کلید مینیاتوری - برند Siemens

کلید مینیاتوری 6KA تیپ C- برند Siemens

کلید مینیاتوری وظیفه محافظت از مدار در مقابل عبور جریان های غیر مجاز را به عهده دارد. نحوه کار کلید های مینیاتوری به این صورت است که در هنگام عبور جریانی بیش از جریان اسمی مدار برای جلوگیری از آسیب دیدگی جریان برق را قطع می کند. به عباتی ساده تر وظیفه کلید مینیاتوری محافظت از مدار در برابر جریان های اضافی است..

امروزه به جای فیوز، برای محافظت بهتر و قابلیت اطمینان بالاتر، از کلید مینیاتوری یا Miniature Circuit Breaker (MCB)، استفاده می­کنند. کلیدهای مینیاتوری از آسیب به مدار، در برابر اضافه بار و اتصال کوتاه که ناشی از اضافه جریان است، محافظت کرده و به طور گسترده در مصارف خانگی، تجاری و صنعتی برای حفاظت به کار می روند.

کاربردهای کلید مینیاتوری زیمنس

• تابلوهای برق خانگی

• اداری و تجاری سبک

• صنعتی سبک و سنگین

• تابلوهای روشنایی، پریز، تهویه، تجهیزات کنترلی

• محافظت از موتورها، ترانسفورماتورها، تجهیزات اتوماسیون

مزایای کلید مینیاتوری زیمنس

• کیفیت ساخت بالا و دوام طولانی

• قطع دقیق و سریع در برابر خطا

• نصب آسان روی ریل

• سازگار با تجهیزات جانبی (کمکی، رله، هشدار)

• طراحی کم‌حجم و زیبا برای تابلو برق‌ها

تیپ های مختلف فیوز مینیاتوری زیمنس :

کلید مینیاتوری زیمنس تیپ B : مناسب برای کاربردهای روشنایی، با جریان قطع 3 تا 5 برابر جریان نامی کلید مینیاتوری و زمان قطع سریع تر نسبت به فیوز مینیاتوری تیپ C و کلید مینیاتوری تیپ D.

کلید مینیاتوری زیمنس تیپ C: مناسب برای کاربردهای موتوری، با جریان قطع 5 تا 10 برابر جریان نامی کلید مینیاتوری و زمان قطع بیشتر نسبت به فیوز مینیاتوری تیپ B.

کلید مینیاتوری زیمنس تیپ D : مناسب برای کاربرد در ترانسفورماتور و شیرهای سلونوئید، با جریان قطع 10 تا 20 برابر جریان نامی کلید مینیاتوری و زمان قطع بیشتر نسبت به فیوز مینیاتوری تیپ C.

شرکت زیمنس کلیدهای مینیاتوری خود را با تنوع در میزان تعداد پل ارائه داده است تا بتوان در کاربردهای مختلف از فیوز میناتوری زیمنس استفاده کرد.

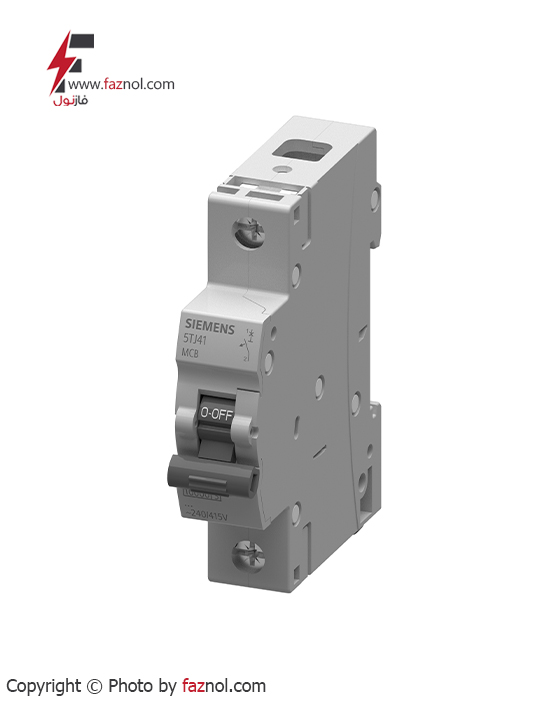

• 1 پل
• 1پل + نول

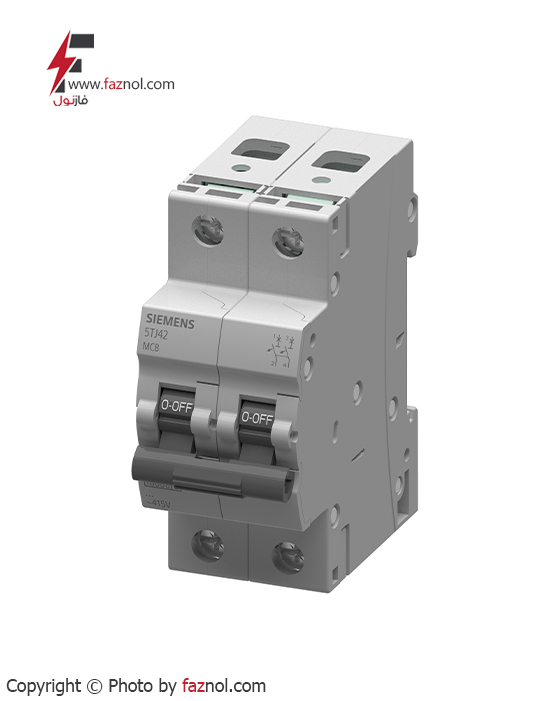

• 2 پل

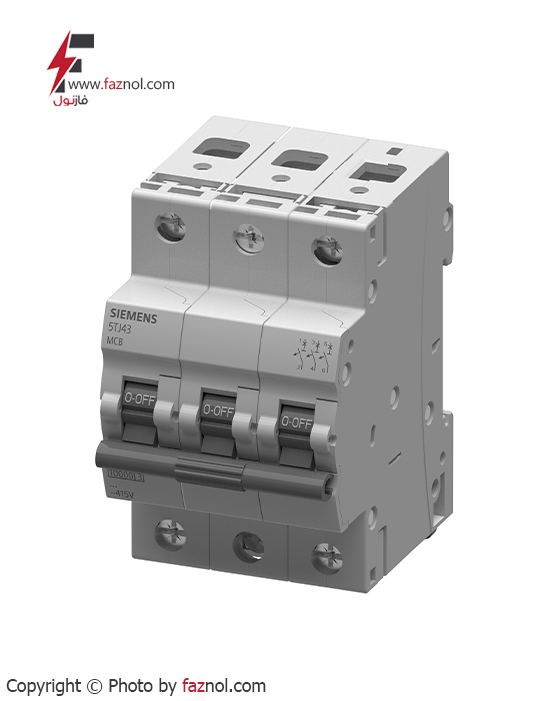

• 3 پل
• 3 پل + نول

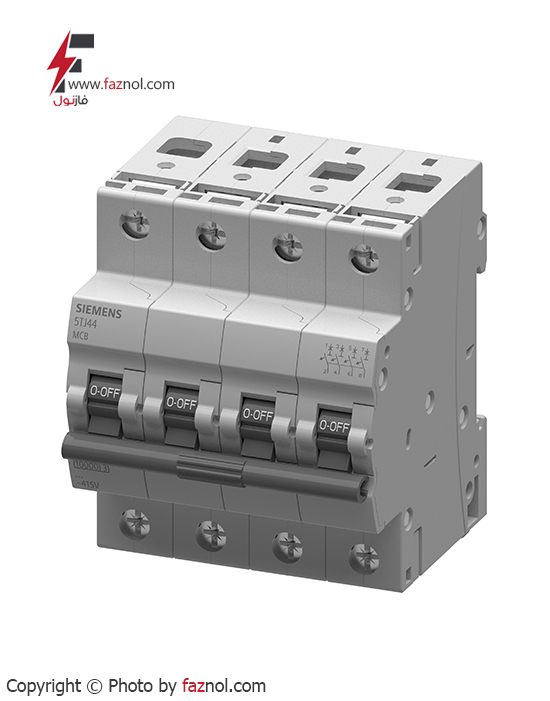

• 4 پل

این نکته حائز اهمیت است که در مواردی لازم است تا نول شبکه به دلیل ایزوله شدن کامل مدار پایین دست، زمانی که فیوز مینیاتوری قطع است از مدار قطع شود، در اینصورت می توان با استفاده از سری کلید های مینیاتوری 2 پل یا 1پل + نول (N+1) و 3پل یا 3 پل + نول (N+3)، ارتباط نول شبکه با مدار پایین دست کلید مینیاتوری را قطع کرد.

تنوع در کلیدهای مینیاتوری ارائه شده از طرف شرکت زیمنس به لحاظ قطع و وصل نول شبکه، این امکان را برای مصرف کنندگاه فراهم می کند تا در صورت لزوم از این کلید های مینیاتوری  استفاده کنند. فقط باید به این نکته توجه داشت که در کلید مینیاتوری زیمنس N+1 پل، N+3 پل، روی پل N هیچ حفاظت اضافه بار و اتصال کوتاهی وجود نداشته و تنها به عنوان کلید قطع و وصل می توان از آن در مدار استفاده کرد.

مدل های مختلف کلید مینیاتوری زیمنس :

1. 5SL
2. 5TJ

 کلید مینیاتوری زیمنس سری 5SL

فیوز مینیاتوری زیمنس سری 5SL مناسب برای همه کاربردها بوده و رنج جریانی این سری از کلید مینیاتوری از 0.3 آمپر تا 63 آمپر می باشد. این کلید مینیاتوری دارای 3 تیپ B، C ،D است که این تیپ ها مناسب برای کاربرد های ترانسفورماتوری، الکتروموتوری و روشنایی می باشد.

این کلید مینیاتوری دارای 3 سطح قدرت قطع 4500 آمپر، 6000 آمپر و 10000 آمپر می باشد و این امکان را  برای مصرف کنندگان فراهم می کند تا متناسب با کاربرد  استفاده شده، کلید مینیاتوری با قدرت قطع مناسب را انتخاب کنند.

کلید مینیاتوری  سری 5JT

علاوه بر ویژگی‌های فنی، کلید مینیاتوری زیمنس 5TJ از سری SINOVA دارای ویژگی‌هایی است که آن را به یک انتخاب مناسب برای محافظت از مدارهای الکتریکی در محیط‌های مختلف تبدیل کرده است.

کلید مینیاتوری  سری 5JT، قابلیت تنظیم تریپ‌های حرارتی و مغناطیسی آن است. این ویژگی به مهندسان و تکنسین‌ها امکان می‌دهد تا تنظیمات کلید را بر اساس نیازهای خاص مدارهای الکتریکی مورد استفاده قرار دهند. این امر به عنوان یک ویژگی کاربردی محسوب می‌شود زیرا می‌تواند عملکرد کلید را بر اساس بارهای مختلف بهینه‌سازی کند.

همچنین، طراحی مینیاتوری و ابعاد کوچک آن، این کلید را برای استفاده در فضاهای محدود و پرترافیکی بسیار مناسب می‌سازد. با امکان نصب آسان و انعطاف‌پذیری در مکان‌های مختلف، این کلید را به یک انتخاب عالی برای انواع نصب‌ها تبدیل می‌کند.

در نهایت، کلید مینیاتوری زیمنس 5T با رعایت استانداردهای بین‌المللی محیط زیستی مانند RoHS و دارا بودن سطح حفاظت IP20، به کاربران اطمینان می‌دهد که از یک تجهیز بی‌خطر و با کیفیت برای محافظت از مدارهای الکتریکی خود استفاده می‌کنند.

مشخصات کلید مینیاتوری 6KA تیپ C- برند Siemens

• قدرت قطع در رنج  6kA
• رنج جریان از 2A تا 63A
•  3 – 2 – 1 پل
• تولید شده در کلاس های  C – B
• دارای تیپ 6kA برای کاربری DC
• فرکانس 50/60 هرتز
• کیفیت عملکرد بسیار بالا
• درجه حفاظت IP20
• دمای محیط 25- تا 55 درجه
• ولتاژ پایداری در برابر ضربه: 4kV
• وضعیت نصب: هر جا
• سازگار برای نصب روی شینه
• دارای ترمینال برای اتصال از دو جهت
• فاقد CFC و سیلیکون
• مطابق با استاندارد RoHS
• امکان جا به جایی ورودی خروجی
• مطابق با استاندارد EN60898-1
• ابعاد 76*18*84

مشخصات کلید مینیاتوری 6KA تیپ B- برند Siemens

• قدرت قطع در رنج  6kA
• رنج جریان از 10A تا 16A
• 1 پل
• تولید شده در کلاس هایB
• دارای تیپ 6kA
• فرکانس 50/60 هرتز
• کیفیت عملکرد بسیار بالا
• درجه حفاظت IP20
• دمای محیط 25- تا 55 درجه
• ولتاژ پایداری در برابر ضربه: 4kV
• وضعیت نصب: هر جا
• سازگار برای نصب روی شینه
• دارای ترمینال برای اتصال از دو جهت
• فاقد CFC و سیلیکون
• مطابق با استاندارد RoHS
• امکان جا به جایی ورودی خروجی
• مطابق با استاندارد EN60898-1
• ابعاد 76*18*84

برای دیدن لیستی از تجهیزات تابلویی روی لینک (تجهیزات تابلویی) بزنید.

نحوه ی انتخاب کلید های مینیاتوری

کلید های مینیاتوری یا MCB ها، بر اساس ویژگی هایی که دارند، در انواع مختلفی دسته بندی می شوند. لذا هنگام خرید و انتخاب کلیدهای مینیاتوری، لازم است که در مورد آن ها اطلاعات مناسبی داشته باشیم و موارد زیر را در نظر بگیریم:

۱- در نظر گرفتن تیپ مینیاتوری

همانطور که توضیح داده شد، کلیدهای مینیاتوری در ۵ تیپB ،C ،D  که پرکاربردترین ها و K و Z که کم کاربردترین ها هستند، در دسترس می باشند. تیپ های K و Z کلیدهای بسیار حساسی بوده و در محافظت از دستگاه های حساس، بسیار سریع عمل می کنند. مینیاتوری های تیپ B، بیشتر در کاربردهای مسکونی و برای روشنایی استفاده می شود. این نوع مینیاتوری ها، هنگامی که اضافه جریان لحظه ای، بین ۳ تا ۵ برابر جریان نامی باشد، جریان خروجی را قطع می کند.

مینیاتوری های تیپ C، بیشتر در کاربردها و مصارف صنعتی استفاده می شود و هنگامی که اضافه جریان لحظه ای، بین ۵ تا ۱۰ برابر جریان نامی باشد، جریان خروجی را قطع می کند. مینیاتوری های تیپ D، بیشتر در کاربردهای خاص صنعتی و تجاری که جریان هجومی در آن ها بسیار زیاد می­باشد مانند ترانسفورماتورها، استفاده می شوند و هنگامی که اضافه جریان لحظه ای بین ۱۰ تا ۲۰ برابر جریان نامی باشد، جریان خروجی را قطع می کند. مینیاتوری های تیپ K، هنگامی که اضافه جریان لحظه ای بین ۸ تا ۱۲ برابر جریان نامی باشد، جریان خروجی را قطع می کند. این نوع مینیاتوری ها برای بارهای القایی و موتوری با جریان هجومی بالا، مناسب می باشند. لازم به ذکر است که مینیاتوری های تیپ K، از مینیاتوری های تیپ D حساس تر و سریع تر هستند. مینیاتوری های تیپ Z، هنگامی که اضافه جریان لحظه ای بین ۲ تا ۳ برابر جریان نامی باشد، جریان خروجی را قطع می کند. در سریع ترین زمان، جریان اضافه بار و اتصال کوتاه را قطع می کند. این نوع مینیاتوری ها از حساس ترین مینیاتوری ها بوده و در مدارات حساس استفاده می شود.

۲- در نظر گرفتن تعداد پل های مینیاتوری

در هنگام انتخاب کلید های میناتوری بسته به نیاز باید تعداد پل های کلید میناتوری را در نظر بگیریم. کلیدهای مینیاتوری، امکان سوئیچینگ و حفاظت از سیستم های تکفاز تا چند فاز را فراهم می کنند.

۳- در نظر گرفتن جریان نامی کلیدهای مینیاتوری (In)

انتخاب جریان نامی کلیدهای مینیاتوری، به جریان بار تجهیزات و دمای عملیاتی محیط، بستگی دارد. کلیدهای مینیاتور ی در رنج های زیر ، در دسترس هستند:

۰.۵ A, 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 45A, 50A, 63A, 80A, 100A, 125A

۴- در نظر گرفتن جریان قطع کلیدهای مینیاتوری (Icn)

این پارامتر مربوط به حداکثر جریان اتصال کوتاه است که در آن با خیال راحت و بدون مشکل، مینیاتوری مدار را قطع می کند و در هنگام انتخاب باید در نظر گرفته شود.

نکات نصب و انتخاب

• جریان نامی را بر اساس جریان مصرف‌کننده انتخاب کن.

• تیپ مناسب را با توجه به نوع بار (عادی یا موتوری) انتخاب کن.

• ظرفیت قطع باید با جریان اتصال کوتاه در محل نصب مطابقت داشته باشد.

• بررسی درجه آلودگی محیط و درجه حرارت کاری بسیار مهم است.
