دستگاه بار الکترونیکی دی‌سی (DC Electronic Load) مدل GPS-8512C توان ۳۰۰ وات برند GPS-LTD

معرفی دستگاه بار الکترونیکی دی‌سی (DC Electronic Load) مدل GPS-8512C توان ۳۰۰ وات  برند GPS-LTD

دستگاه بار الکترونیکی دی‌سی مدل GPS-8512C یک ابزار آزمایشگاهی فوق‌العاده دقیق و چندمنظوره برای تست و ارزیابی منابع تغذیه DC، مبدل‌های DC-DC، درایورها، پنل‌های خورشیدی و بسته‌های باتری است. این دستگاه با ظرفیت ورودی ۳۰۰ وات، ۳۰۰ ولت و ۳۰ آمپر همراه با رزولوشن فوق‌العاده بالا، طراحی شده تا شرایط بارگذاری واقعی و دینامیک را با بالاترین دقت شبیه‌سازی کند.

اگر به دنبال تست استرس، تست تخلیه باتری (Battery Discharge) یا خطوط تست خودکار صنعتی هستید، دستگاه GPS-8512C به لطف سازگاری با دستورات استاندارد SCPI، قابلیت ریموت سنسینگ (Remote Sensing) و سرعت نمونه‌برداری سریع، انتخابی ایده‌آل و قابل اتکا در واحدهای R&D و کنترل کیفیت (QC) محسوب می‌شود.

ویژگی‌های برجسته بار الکترونیکی دی‌سی (DC Electronic Load) مدل GPS-8512C توان ۳۰۰ وات  برند GPS-LTD

• ظرفیت بارگذاری قدرتمند: توان ۳۰۰ وات، ولتاژ تا ۳۰۰ ولت و تحمل جریان تا ۳۰ آمپر
• پشتیبانی از ۴ مد کاری پایه: جریان ثابت (CC)، ولتاژ ثابت (CV)، توان ثابت (CP) و مقاومت ثابت (CR)
• رزولوشن اندازه‌گیری دقیق: ۰.۱ میلی‌آمپر (0.1 mA) در مد جریان و ۱ میلی‌ولت (1 mV) در مد ولتاژ
• ۶ حالت اندازه‌گیری و تست تخصصی: شامل تست اتصال کوتاه (Short Circuit)، تست تخلیه باتری (Battery Test)، مدهای گذرا و دنباله‌ای (NRM, TRN, SEQ, ATF, BAT, SHT)
• تست پیشرفته باتری: پشتیبانی از ظرفیت تخلیه تا 999.99 AH و زمان تخلیه تا 999 ساعت
• قابلیت تست لیست ترتیبی (Sequence List): فرکانس ۰.۱ هرتز تا ۱ کیلوهرتز در ۱۰ فایل با ۹۹ گام مجزا
• سیستم تست خودکار (Automatic Test Function): ۱۰ فایل با قابلیت تعریف ۲۰ مرحله در هر فایل
• رابط‌های ارتباطی صنعتی: دارای پورت RS-232C، هندلر و درگاه ارتباطی جهت کنترل از طریق رایانه با پروتکل SCPI (پورت RS-485 سفارشی)
• سنسور ولتاژ راه دور (Remote Sensing): حذف افت ولتاژ ناشی از کابل‌های رابط جهت افزایش دقت اندازه‌گیری
• مدارهای حفاظتی هوشمند: حفاظت کامل در برابر اضافه‌ولتاژ (OVP)، اضافه‌جریان (OCP) و دمای بیش‌ازحد (OTP)

بررسی تخصصی و عملکردهای فنی دستگاه بار الکترونیکی دی‌سی (DC Electronic Load) مدل GPS-8512C توان ۳۰۰ وات  برند GPS-LTD

۱. دقت بالا با ۴ مد عملکرد انعطاف‌پذیر (CC / CV / CP / CR)

بار الکترونیکی GPS-8512C امکان بررسی رفتار منابع ولتاژ و باتری را تحت ۴ مد اصلی فراهم می‌کند:

• جریان ثابت (Constant Current): ایده‌آل برای ارزیابی پایداری خروجی منابع تغذیه و بارگذاری پله‌ای با دقت تا 0.1% + 0.1% FS.
• ولتاژ ثابت (Constant Voltage): مناسب برای تست مدارها و شارژرهای باتری در شرایط ولتاژ معین.
• توان ثابت (Constant Power): شبیه‌سازی دقیق بارهای دینامیکی و قطعات توان‌بالا.
• مقاومت ثابت (Constant Resistance): ارزیابی پاسخ منبع تغذیه به بارهای اهمی خالص با گستره ۰.۱ اهم تا ۴ کیلواهم.

۲. آنالیز و عیب‌یابی دقیق باتری و درایورها

این دستگاه با مد اختصاصی BAT امکان سنجش ظرفیت، ثبت منحنی تخلیه و سنجش طول عمر انواع سلول‌ها و پک‌های لیتیوم-یون، اسیدی و پلیمری را به راحتی فراهم می‌آورد. همچنین با مد تست اتصال کوتاه داخلی (امپدانس تنها ۴۰ میلی‌اهم و جریان ۳۰ آمپر)، عملکرد مکانیزم‌های حفاظتی منابع تحت آزمون را می‌سنجد.

۳. کاربری آسان با نمایشگر رنگی TFT و پایش هم‌زمان

نمایشگر ۳.۵ اینچی با وضوح بالا، امکان مشاهده هم‌زمان ۶ پارامتر حیاتی را فراهم می‌کند: ولتاژ، جریان، توان، مقاومت معادل، ظرفیت تخلیه‌شده باتری و مدت زمان تست. همچنین سرعت اندازه‌گیری در ۳ سطح سریع (۱۰ نمونه بر ثانیه)، متوسط (۵ نمونه) و آرام (۳ نمونه) قابل تنظیم است.

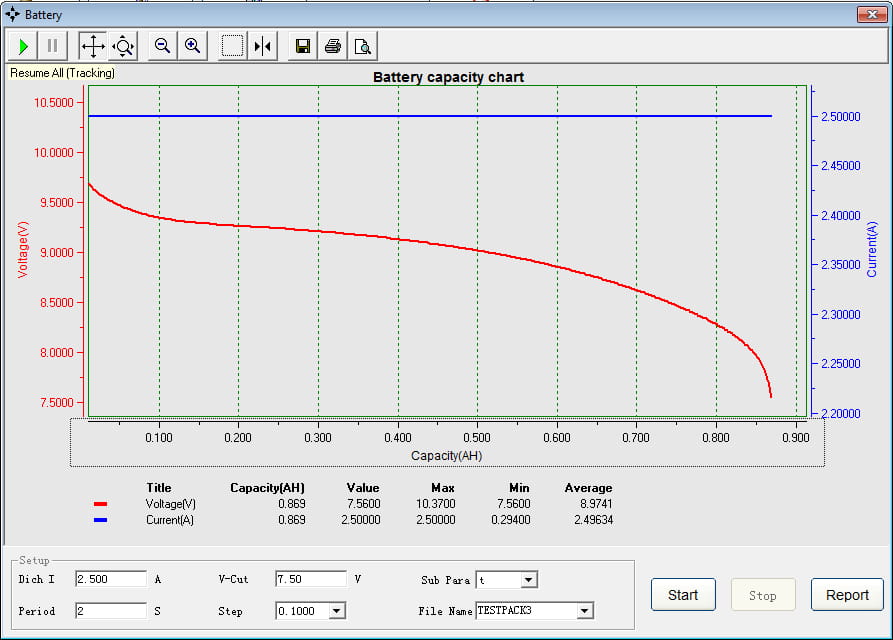

???? گزارش تست عملی در آزمایشگاه مشتریان (اعتبارسنجی واقعی):

تصویر فوق، نمونه منحنی دشارژ یک پک باتری شارژی را در نرم‌افزار مانیتورینگ اختصاصی دستگاه GPS-8512C نشان می‌دهد که توسط یکی از شرکت‌های معتبر واردکننده باتری شارژی در ایران ثبت شده است.

تحلیل داده‌های این تست:

• تثبیت جریان دشارژ (Discharge Current): حفظ جریان دشارژ ثابت روی 2.500 A با پایداری کامل و خطای نزدیک به صفر در طول کل بازه آزمون (خط آبی رنگ).
• پایش لحظه‌ای افت ولتاژ: پایش پیوسته افت ولتاژ از مقدار اولیه 10.37 V تا ولتاژ قطع تنظیمی (V-Cut = 7.50 V).
• سنجش دقیق ظرفیت: محاسبه بلادرنگ ظرفیت تخلیه‌شده باتری معادل 0.869 Ah (۸۶۹ میلی‌آمپرساعت).
• خروجی گزارش استاندارد: امکان استخراج گزارش رسمی (Report) و فایل لاگ جهت کنترل کیفیت و تضمین گارانتی سلول‌ها.

۴. مناسب برای اتوماسیون صنعتی و آزمایشگاه‌های R&D

پشتیبانی از پروتکل صنعتی SCPI و تحریک‌های ورودی گوناگون (Internal, BUS, External Trigger)، ادغام لود GPS-8512C را در سیستم‌های آزمون خودکار خط تولید (ATE) و رک‌های تستی تسهیل می‌بخشد.

این دستگاه برای تخلیه خانه های بانکی با جریان و ولتاژ بسیار بالا مناسب نیستند.

کاربردهای اصلی دستگاه بار الکترونیکی دی‌سی (DC Electronic Load) مدل GPS-8512C توان ۳۰۰ وات  برند GPS-LTD

• تست کیفی و آزمون بازدهی منابع تغذیه سوئیچینگ (SMPS) و آداپتورها
• بررسی مشخصات عملکردی مبدل‌های DC-DC صنعتی
• تحلیل منحنی شارژ/دشارژ و استهلاک باتری‌ها و پاوربانک‌ها
• ارزیابی بار درایورهای LED، منابع توان خورشیدی و پیل‌های سوختی
• خطوط تولید، مونتاژ و آزمایشگاه‌های بازرسی کالا و کنترل کیفیت (QA/QC)

پرسش‌های متداول (FAQ)

۱. قابلیت Remote Sensing در بار الکترونیکی GPS-8512C چه کاربردی دارد؟

هنگام عبور جریان‌های بالا (مثلاً ۳۰ آمپر)، افت ولتاژ محسوسی روی سیم‌های اتصال به وجود می‌آید. با اتصال ترمینال‌های Remote Sensing مستقیماً به خروجی منبع تحت تست، افت ولتاژ کابل‌ها حذف شده و ولتاژ واقعی دو سر بار با نهایت دقت اندازه‌گیری می‌شود.

۲. آیا امکان کنترل خودکار لود از طریق نرم‌افزار کامپیوتر وجود دارد؟

بله؛ این دستگاه مجهز به پورت RS-232C بوده و از پروتکل استاندارد دستورات برنامه‌نویسی SCPI پشتیبانی می‌کند. بدین ترتیب امکان اتوماسیون کامل تست و ثبت داده‌ها از طریق نرم‌افزارهای مانیتورینگ یا LabVIEW وجود دارد.

۳. حداکثر ظرفیت قابل سنجش در تست باتری چقدر است؟

دستگاه قادر به محاسبه و نمایش ظرفیت تا 999.99 آمپرساعت (Ah) و سنجش زمان تا ۹۹۹ ساعت است و می‌تواند بر اساس حد ولتاژ قطع، دشارژ را متوقف سازد.

این محصول دارای یک سال گارانتی و ده سال خدمات پس از فروش می باشد.
