رله کنترل فاز ASN-برناالکترونیک

این رله ولتاژ‭ ‬تغذیه‭ ‬380‭ ‬ولت‭‬ متناوب و همین‌طور فرکانس‭ ‬شبکه‬50‭ ‬ هرتز را دارا است.

تاخیر‭ ‬در‭ ‬وصل‭ ‬۰/۵‭ ‬تا ‭ ‬۴۰ثانیه‭ – ‬قابل‭ ‬تنظیم‭ ‬توسـط‭ ‬دسته ‭ ‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
عدم‭ ‬تقارن‭ ‬فازها‭‬‭ ‬۵‭ ‬تا‭ ‬‮۰۲‬‭ ‬درصد‭ – ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته ‭ ‬ASY.V‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
درجه حفاظت دستگاه IP20 مطابق با استاندارد IEC60529

کالانما کنترل فاز ASN

توضیحات
نظرات

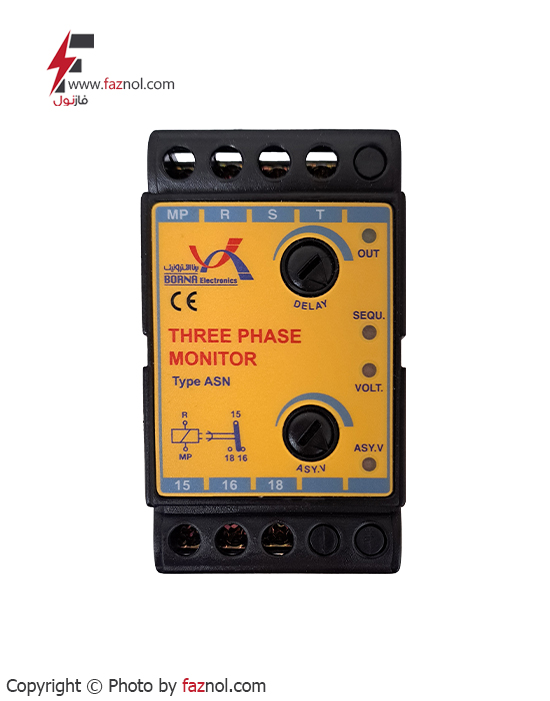

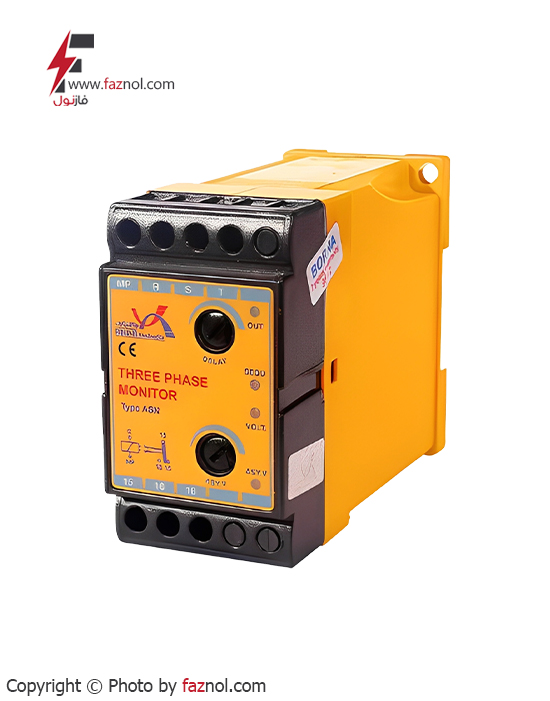

رله کنترل فاز ASN-برناالکترونیک

این رله ی کنترل فاز ساخت برناالکترونیک، برای حفاظت‭ ‬الکترو‭ ‬موتورها‭ ‬در‭ ‬مقابل‭ ‬اختلالات‭ ‬شبکه‬‬‬‬‬‬‬‬‬‬‬‬، تشخیص‭ ‬تغییر‭ ‬توالی‭ ‬فاز‭‬‬‬‬‬‬‬‬‬، تشخیص‭ ‬قطع‭ ‬یک‭ ‬فاز‭‬‬‬‬‬‬‬‬‬، تشخیص‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬‬‬‬‬، تشخیص‭ ‬کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬‬‬‬، قطع‭ ‬سریع‭ ‬در‭ ‬صورت‭ ‬بروز‭ ‬خطا‬‬‬‬‬‬‬‬‬‬، قابلیت‭ ‬انتخاب‭ ‬زمان‭ ‬وصل از 0.5 تا 40 ثانیه، دارای‭ ‬سیگنال‌های‭ ‬نمایشگر‭ ‬خطاهای‭ ‬مختلف‭ ‬و‭ ‬حالت‭ ‬عادی‭‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬، دارای استاندارد CE اروپا، در ابعاد 160*45*80* mm و 73*54*87* mm و 108*22*80* mm به کار برده می شود.

مشخصات فنی رله کنترل فاز دیجیتال مدل ASN ساخت برنا الکترونیک

ولتاژ‭ ‬تغذیه:‭‬‭ ‬۳۸۰‭ ‬ولت‭ ‬متناوب‭ ‬چهار‭ ‬سیمه‭ ‭‬٪+۱۰‬‭ ‬و ‭ ‬٪-۲۰‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
فرکانس‭ ‬شبکه:‭ ‬۵۰‭ ‬هرتز‭ ‬۵‭ ‬‭±‬‭ ‬هرتز‬‬‬‬‬‬‬‬‬‬‬‬‬‬
تلفات‭ ‬داخلی: ‬‭ ‬۳‭ ‬وات‬‬‬‬‬‬‬‬
تاخیر‭ ‬در‭ ‬وصل:‭ ‬۰/۵‭ ‬تا ‭ ‬۴۰ثانیه‭ – ‬قابل‭ ‬تنظیم‭ ‬توسـط‭ ‬دسته ‭ ‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
عدم‭ ‬تقارن‭ ‬فازها:‭‬‭ ‬۵‭ ‬تا‭ ‬‮۰۲‬‭ ‬درصد‭ – ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته ‭ ‬ASY.V‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
دمای‭ ‬کاری:‭ ‬-۲۰‭ ‬تا‭ +‬۶۰‭ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬‬‬‬‬‬‬
رطوبت‭ ‬کاری:‭ ‬٪۱۵‭ ‬تا ‭ ٪۸۵‬‬‬‬‬‬‬
نوع نصب: DIN Rail مطابق با استاندارد IEC60715
کلاس‭ ‬عایقی: ‭ CLASS ‬II‭ ‬‬‬‬‬‬‬‬‬

► این محصول دارای سه سال گارانتی بی قید و شرط می باشد.

مشخصات رله ی خروجی

رله‭ ‬خروجی‭:‬‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬‬‬‬‬‬
جریان‭ ‬کنتاکت‭: ‬‭ ‬6‭ ‬آمپرمتناوب‭ ‬220‭ ‬ولت‬‬‬‬‬‬‬‬‬‬‬‬
‭ ‬6‭ ‬آمپرمستقیم‭ ‬28‭ ‬ولت‬‬‬‬‬‬‬‬
عمر‭ ‬رله‭ : ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

اصول کار

پس‭ ‬از‭ ‬وصل‭ ‬نول‭ ‬به‭ ‬ترمینال‭ ‬MP‭ ‬و‭ ‬فازها‭ ‬به‭ ‬ترمینال‌های‭ ‬T‭, ‬S‭, ‬R‭ ‬دستگاه‭ ‬شروع‭ ‬به‭ ‬کار‭

‬می‌کند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

در‭ ‬صورتیکه‭ ‬اشکالی‭ )‬مانند‭ ‬افت‭ ‬ولتاژ،‭ ‬قطع‭ ‬یک‭ ‬فاز‭ ‬و‭ ‬یا‭ ‬جابجایی‭ ‬فازها‭(‬در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬پدید‭ ‬آید،‭ ‬سیگنال‭ ‬خطای‭ ‬مربوطه‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬همزمان‭ ‬با‭ ‬خاموش‭ ‬شدن‭ ‬سیگنال‭ ‬خروجی،‭ ‬رله‭ ‬داخلی‭ ‬نیز‭ ‬قطع‭ ‬می‌شود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬16‭ ‬وصل‭ ‬می‌شود‭.( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

هر‭ ‬بار‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطا،‭ ‬دستگاه‭ ‬زمانسنجی‭ ‬را‭ ‬آغاز‭ ‬می‌کند‭. ‬پس‭ ‬از‭ ‬اتمام‭ ‬زمان‭ ‬انتخاب‭ ‬شده‭ (‬DELAY‭) ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شود.‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬18‭ ‬وصل‭ ‬می‌شود‭.( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

توضیح‭:‬‭ ‬در‭ ‬صورتیکه‭ ‬هنگام‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬دستگاه‭ ‬خطایی‭ ‬در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬باشد،‭ ‬سیگنال‭ ‬مربوطه‭ ‬روشن‭ ‬مانده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬وصل‭

‬نمی‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تذکر: در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمی شود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.

طریقه نصب و تنظیمات:

سه فاز و نول به ترمینالهای T ،S ،R و MP رله کنترل فاز وصل می شوند.

تذکر: کنتاکت بی متال یا رله کنترل بار برنا مدل OLM (در صورت وجود) با شستی استوپ سری می شود.

در صورتیکه پس از نصب دستگاه، سیگنال SEQU (توالی فاز) روشن بود، بایستی جای دو فاز روی ترمینال های رله کنترل فاز عوض شود( مثال S با R عوض شود) تا سیگنال خاموش گردد.
با پیش آمدن هریک از خطاهای مذکور رلـه داخلی سریعا قطع می شود و پـس از برطرف شدن خطا، رله پس از مدت زمانـی که توسط دسته DELAY تنظیـم می شود وصل می گردد.
تشخیص عدم تقارن بین ولتاژهای سه فاز توسط دسته ASY.V تنظیم می شود.
بطور معمول تنظیم حساسیت روی ۱۰٪ مناسب است.

سیگنال های دستگاه

OUT: در‭ ‬صورتیکه‭ ‬ولتاژ‭ ‬عادی‭ ‬باشد‭ ‬و‭ ‬رله‭ ‬خروجی‭ ‬وصل‭ ‬باشد‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

SEQU:‭ ‬در‭ ‬صورتیکـه‭ ‬ترتیب‭ ‬فازهـای‭ ‬شبـکه‭ ‬عـوض‭ ‬شـود‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

VOLT: در‭ ‬صورتیکه‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‭ ‬به‭ ‬کمتر‭ ‬از‭ ‬300‭ ‬ولت‭ ‬کاهش‭ ‬یابد،‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

ASY.V:‭ ‬هنگامیکه‭ ‬شبکه‭ ‬دو‭ ‬فاز‭ ‬می‌شود‭ ‬و‭ ‬یا‭ ‬عدم‭ ‬تقارن‭ ‬بین‭ ‬ولتاژ‭ ‬فازها‭ ‬از‭ ‬حد‭ ‬تنظیم‭ ‬شده‭ (‬توسط‭

‬دسته‭ ‬ASY.V‭) ‬بیشتر‭ ‬شود،‭ ‬روشن‭ ‬می‌گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

نصب و راه اندازی

سه‭ ‬فاز‭ ‬و‭ ‬نول‭ ‬به‭ ‬ترمینال‌های‭ ‬T،‭ ‬S،‭ ‬R‭ ‬و‭ ‬MP‭ ‬رله‭ ‬کنترل‭ ‬فاز‭ ‬وصل‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

ترمینال‌های‭ ‬15‭ ‬و‭ ‬18‭ ‬مانند‭ ‬شستی‭ ‬استوپ‭ ‬در‭ ‬مدار‭ ‬سری‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

توضیح‭: ‬کنتاکت‭ ‬بی‭ ‬متال‭ ‬یا‭ ‬رله‭ ‬کنترل‭ ‬بار‭ ‬برنا‭ ‬مدل‭ ‬OLM‭

(‬در‭ ‬صورت‭ ‬وجود‭( ‬با‭ ‬شستی‭ ‬استوپ‭ ‬سری‭ ‬می‭ ‬شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

در‭ ‬صورتیکه‭ ‬پس‭ ‬از‭ ‬نصب‭ ‬دستگاه،‭ ‬سیگنال‭ ‬SEQU‭ )‬توالی‭ ‬فاز‭( ‬روشن‭ ‬بود،‭ ‬بایستی‭ ‬جای‭ ‬دو‭ ‬فاز‭ ‬روی‭ ‬ترمینال‌های‭ ‬رله‭ ‬کنترل‭ ‬فاز‭ ‬عوض‭ ‬شود‭ )‬مثلا‭ ‬S‭ ‬با‭ ‬R‭ ‬عوض‭ ‬شود‭( ‬تا‭ ‬سیگنال‭ ‬خاموش‭ ‬گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

با‭ ‬پیش‭ ‬آمدن‭ ‬هریک‭ ‬از‭ ‬خطاهای‭ ‬مذکور‭ ‬رله‭ ‬داخلی‭ ‬سریعا‭ ‬قطع‭ ‬می‌شود‭ ‬و‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطا،‭ ‬رله‭

‬پس‭ ‬از‭ ‬مدت‭ ‬زمانی‭ ‬که‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬تنظیم‭

‬می‌شود‭

‬وصل‭ ‬می‌گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تشخیص‭ ‬عدم‭ ‬تقارن‭ ‬بین‭ ‬ولتاژهای‭ ‬سه‌فاز‭ ‬توسط‭ ‬دسته‭ ‬ASY.V‭ ‬تنظیم‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

بطور‭ ‬معمول‭ ‬تنظیم‭ ‬حساسیت‭ ‬روی‭ ٪‬10‭ ‬مناسب‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
