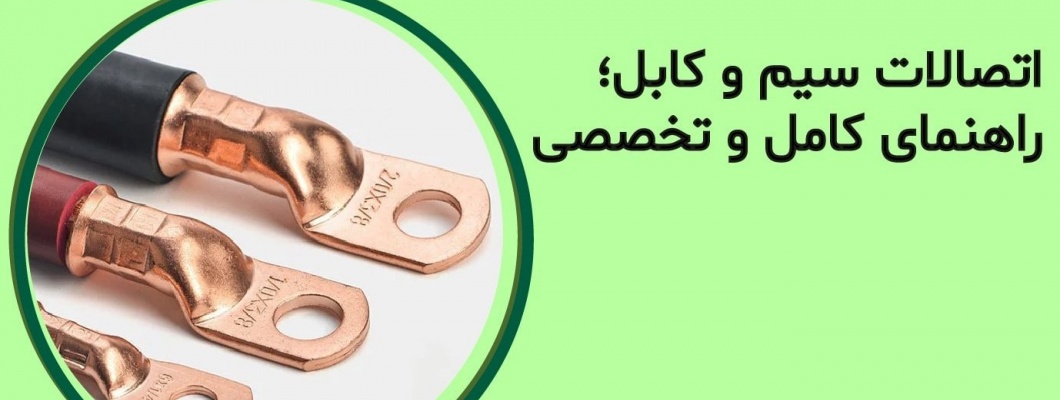

اتصالات سیم و کابل؛ راهنمای کامل و تخصصی
اتصالات سیم و کابل؛ راهنمای کامل و تخصصی
مقدمه
در سیستم‌های قدرت و شبکه‌های انتقال و توزیع برق، اتصالات سیم و کابل نقش حیاتی دارند. کیفیت و نحوه اجرای این اتصالات، مستقیماً بر روی راندمان شبکه، کاهش تلفات انرژی، جلوگیری از خرابی‌های ناگهانی و افزایش طول عمر تجهیزات تأثیر می‌گذارد. یکی از پرکاربردترین و مطمئن‌ترین روش‌های ایجاد اتصال میان کابل‌ها، استفاده از پرس کابلشو و اتصالات پرسی است.
اتصالات پرسی از نظر مکانیکی و الکتریکی، استحکام بسیار بالایی دارند و نسبت به روش‌های سنتی مثل پیچ‌کردن یا لحیم‌کاری، مقاومت مکانیکی و پایداری الکتریکی بیشتری ارائه می‌دهند. به همین دلیل، این روش در صنایع مختلف از جمله نیروگاه‌ها، شبکه‌های توزیع برق، سیستم‌های صنعتی و حتی پروژه‌های ساختمانی جایگاه ویژه‌ای پیدا کرده است.
در این مقاله قصد داریم به صورت جامع و تخصصی به بررسی پرس کابلشو، انواع اتصالات پرسی، ابزارهای مورد استفاده، مزایا، معایب و نکات کلیدی در اجرای صحیح این نوع اتصالات بپردازیم.
پرس کابلشو چیست؟
پرس کابلشو روشی است که طی آن دو هادی یا کابل به کمک ابزارهای مخصوص (مانند پرس دستی، پرس هیدرولیک شش‌گوش یا پرس دندانه‌ای) تحت فشار قرار گرفته و به یکدیگر متصل می‌شوند. در این روش، هم اتصال مکانیکی و هم اتصال الکتریکی به‌طور همزمان برقرار می‌شود.
فرآیند پرس شامل اعمال نیروی مشخصی است که باید به‌گونه‌ای تنظیم شود تا هم استحکام مکانیکی کافی ایجاد شود و هم مقاومت الکتریکی اتصال در کمترین مقدار ممکن باقی بماند. اگر فشار پرس کمتر از حد لازم باشد، اتصال ضعیف شده و احتمال ایجاد جرقه یا گرم شدن بیش از حد وجود دارد. در مقابل، اگر فشار بیش از حد باشد، ممکن است تغییر شکل دائم (Plastic Deformation) در موف یا کابل ایجاد شده و استحکام اتصال کاهش یابد.
انواع اتصالات پرسی در سیم و کابل
اتصالات پرسی، بسته به نوع کاربرد، شکل هندسی و ابزار مورد استفاده، به دسته‌های مختلفی تقسیم می‌شوند. مهم‌ترین آنها عبارت‌اند از:
۱. اتصال پرسی شش‌گوش
در این نوع اتصال، مقطع کابل به شکل شش‌ضلعی تحت پرس قرار می‌گیرد. این روش باعث فشرده‌سازی یکنواخت تمامی رشته‌های هادی شده و مقاومت الکتریکی اتصال را به حداقل می‌رساند. پرس شش‌گوش در بسیاری از شرکت‌های توزیع برق ایران رایج است و به دلیل پایداری بالا، کاربرد گسترده‌ای دارد.
۲. اتصال پرسی دندانه‌ای
در این روش، فشار به صورت پله‌ای و با دندانه‌های عمیق بر روی کابل اعمال می‌شود. این اتصال بیشتر برای شرایطی مناسب است که نیاز به استحکام مکانیکی بسیار بالا وجود دارد. آزمایش‌ها نشان داده‌اند که اتصال پرسی دندانه‌ای نسبت به پرس شش‌گوش، مقاومت بیشتری در برابر نیروهای کششی و مکانیکی دارد.
۳. اتصال پرسی با ابزار دستی
در کابل‌های با سطح مقطع پایین، از ابزارهای پرس دستی استفاده می‌شود. این روش بیشتر در پروژه‌های ساختمانی کوچک و مصارف سبک کاربرد دارد.
۴. اتصال پرسی با ابزار هیدرولیک
برای کابل‌های قدرت با سطح مقطع بالا، پرس‌های هیدرولیک مورد استفاده قرار می‌گیرند. این پرس‌ها می‌توانند شش‌گوش یا دندانه‌ای باشند و به دلیل توان بالاتر، امکان اتصال کابل‌های ضخیم و صنعتی را فراهم می‌کنند.
ابزارهای مورد استفاده در پرس کابلشو
برای اجرای صحیح اتصالات سیم و کابل به روش پرسی، استفاده از ابزار مناسب ضروری است. ابزارهای متداول عبارت‌اند از:
پرس دستی: برای کابل‌های کوچک و سبک.
پرس هیدرولیک شش‌گوش: پرکاربردترین ابزار در شبکه‌های توزیع برق.
پرس هیدرولیک دندانه‌ای: مخصوص کابل‌های صنعتی و سنگین با نیاز به استحکام مکانیکی بالا.
قالب‌ها و ماتریس‌های پرس: که باید متناسب با سایز کابل و کابلشو انتخاب شوند.
اهمیت نیروی پرس در اتصالات سیم و کابل
یکی از مهم‌ترین پارامترها در کیفیت اتصال پرسی، مقدار نیروی پرس است. اگر نیروی پرس کمتر از مقدار توصیه‌شده باشد، اتصال ضعیف شده و ممکن است در اثر جریان‌های عبوری یا تنش‌های مکانیکی باز شود. اگر نیروی پرس بیش از حد باشد، تغییر شکل دائم موف یا کابل رخ داده و استحکام کاهش می‌یابد.
به همین دلیل، مقدار نیروی پرس باید بر اساس دستورالعمل سازنده تجهیزات مشخص شود. این موضوع خصوصاً در کابل‌های قدرت و اتصالات صنعتی اهمیت بیشتری پیدا میکند، زیرا خطا در نیروی پرس می‌تواند منجر به خرابی‌های جدی و خسارات سنگین شود.
کاربردهای پرس کابلشو در صنعت برق
اتصالات پرسی در بسیاری از حوزه‌ها کاربرد دارند، از جمله:
مفصل‌بندی کابل‌های قدرت
برای اتصال دو کابل در مسیر انتقال یا توزیع برق.اسپلیس خطوط هوایی
در خطوط انتقال هوایی، پرس کابلشو برای اتصال پایدار سیم‌ها استفاده می‌شود.تابلوهای برق و تجهیزات صنعتی
جهت اتصال کابل‌های قدرت به کلیدها، کنتاکتورها و رله‌ها.پروژه‌های ساختمانی
در سیم‌کشی ساختمان‌ها برای اطمینان از استحکام و کاهش تلفات الکتریکی.
♦ همین حالا برای خرید انواع ابزار کار اقدام کنید. ♦
نکات مهم در اجرای صحیح پرس کابلشو
برای افزایش طول عمر و اطمینان از کارایی بالای اتصالات پرسی، رعایت نکات زیر ضروری است:
یکسان بودن جنس کابل و کابلشو: استفاده از موف یا کابلشویی که از جنسی متفاوت نسبت به کابل باشد، باعث اختلاف ضریب انبساط و ایجاد خزش در طول زمان خواهد شد.
انتخاب سایز مناسب کابلشو و قالب پرس: عدم تطابق سایز، باعث اتصال ضعیف یا اعمال نیروی غیر یکنواخت می‌شود.
اجتناب از پرس بیش از حد یا کمتر از حد نیاز: هر دو حالت باعث کاهش استحکام اتصال خواهند شد.
استفاده از ابزار استاندارد: ابزارهای غیر استاندارد باعث پرس غیریکدست و در نتیجه خرابی اتصال می‌شوند.
آموزش اپراتور: اجرای صحیح پرس نیازمند تجربه و آشنایی با اصول کار است.
| مزایا (Advantages) | معایب (Disadvantages) |
| هزینه کم، قابلیت اطمینان بالا و وجود طیف وسیعی از ابزارها برای برقراری اتصال. | هزینه بالا جهت سرمایه‌گذاری اولیه برای خرید ابزارهای برقراری اتصال (در صورتی که نیاز به خرید همه ابزارها باشد). |
| ساختار مدور و مسدود اتصال امکان پر کردن آن از گریس اتصال و جلوگیری از خوردگی و اکسیداسیون را فراهم می‌آورد. | انتخاب ابزار و ماتریس پرس در کیفیت اتصال تأثیر زیادی دارد. |
| محلی بودن نیروهای وارده بر اتصال از طریق دندانه‌ها باعث شکستگی لایه‌های اکسید و سولفید و درگیر شدن A-Spotها با هم می‌شود. | مهارت نیروی انسانی در کیفیت اتصال مؤثر بوده و لذا نیاز به آموزش نیروی انسانی ضروری است. |
| نرم تر بودن موف به نسبت هادی، از فنری شدن اتصال جلوگیری میکند. | نرم تر بودن موف به نسبت هادی، از فنری شدن و جدا شدن اتصال جلوگیری کرده و لذا در صورت بروز خزش نیروی اتصال کاهش می یبد. |
| به دلیل هندسه خاص این نوع اتصال، عایق کردن آنها با نوار چسب آسان است. | در برخی از تجهیزات نیاز به اعمال نیروی زیاد جهت برقراری اتصال وجود داشته و لذا خستگی نیروی انسانی (در هنگام برقراری تعداد اتصالات زیاد) را به همراه دارد. |
| برای برقراری اتصال هادی‌های خطوط هوایی که در معرض نیروهای شدید مکانیکی چون وزش باد و یخ‌زدگی قرار دارند، بهترین اتصال محسوب می‌شود. |
مزایای استفاده از اتصالات پرسی و پرس کابلشو
استحکام مکانیکی بالا
مقاومت الکتریکی پایین در محل اتصال
کاهش تلفات انرژی
افزایش طول عمر کابل‌ها و تجهیزات
کاهش احتمال بروز خطا و خرابی در شبکه
معایب و محدودیت‌ها
نیاز به ابزارهای تخصصی و استاندارد
نیاز به آموزش بهره‌برداران
حساسیت بالا به مقدار نیروی پرس
لزوم انتخاب جنس مناسب برای موف و کابلشو
جمع‌بندی
پرس کابلشو و استفاده از اتصالات سیم و کابل به روش پرسی، یکی از مطمئن‌ترین و پرکاربردترین روش‌های اتصال در صنعت برق به شمار می‌رود. این روش با ایجاد یک اتصال مکانیکی و الکتریکی پایدار، نقش مهمی در افزایش راندمان، کاهش تلفات و افزایش ایمنی شبکه ایفا میکند.
با وجود این، کیفیت این نوع اتصال به عوامل مختلفی از جمله طراحی کابلشو، نوع ابزار پرس، مقدار نیروی پرس و تطابق جنس کابل و کابلشو بستگی دارد. رعایت این نکات می‌تواند از بروز مشکلاتی مانند خزش، افزایش مقاومت الکتریکی و کاهش استحکام مکانیکی جلوگیری کرده و موجب پایداری و طول عمر بیشتر سیستم شود.
بنابراین، می‌توان گفت که استفاده صحیح و اصولی از پرس کابلشو، یکی از کلیدی‌ترین مراحل در اجرای پروژه‌های برق صنعتی و ساختمانی است که باید با دقت، آموزش و تجهیزات استاندارد همراه باشد.
