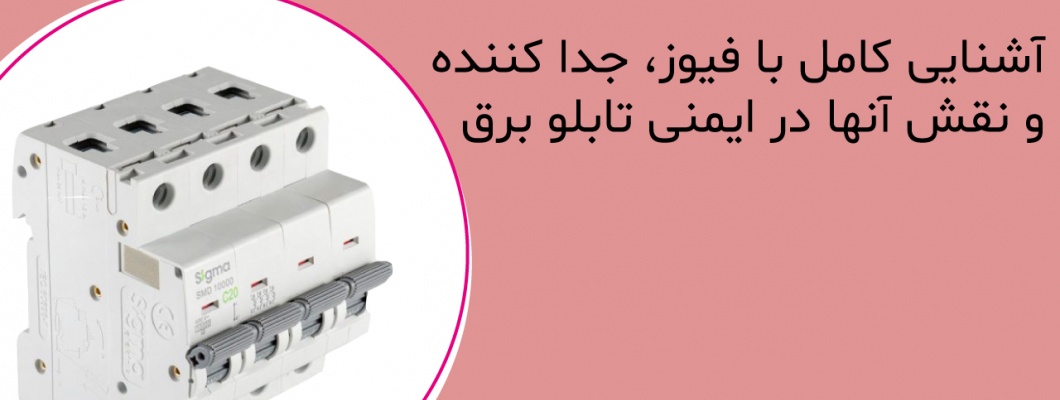

آشنایی کامل با فیوز، کلید جداکننده و نقش آن‌ها در ایمنی تابلو برق
آشنایی کامل با فیوز، کلید جداکننده و نقش آن‌ها در ایمنی تابلو برق
تابلو برق قلب تپنده هر سیستم الکتریکی است. این مجموعه نه‌تنها انرژی را میان تجهیزات مختلف توزیع می‌کند، بلکه مسئولیت مهمی در حفاظت از تجهیزات و ایمنی افراد بر عهده دارد. در این مقاله با مفاهیم کلیدی نظیر فیوز، کلید جداکننده و سازوکارهای حفاظتی تابلو برق آشنا می‌شویم تا بدانیم چگونه می‌توان از بروز خطرات برقی جلوگیری کرد.
برای خرید تجهیزات تابلویی همین حالا اقدام کنید.
اهمیت حفاظت در تابلو برق
تابلو برق به‌عنوان مرکز فرماندهی یک شبکه الکتریکی، جریان برق را بین مدارهای مختلف توزیع می‌کند. هرگونه نقص یا خطا در این بخش می‌تواند منجر به آتش‌سوزی، خرابی تجهیزات یا حتی برق‌گرفتگی شود. به همین دلیل، استفاده از تجهیزات حفاظتی مانند فیوز و کلید جداکننده امری اجتناب‌ناپذیر است. این تجهیزات نقش حیاتی در قطع سریع مدار در شرایط اضطراری دارند.
فیوز چیست و چگونه عمل می‌کند؟
فیوز یکی از ساده‌ترین و مؤثرترین تجهیزات حفاظتی در تابلو برق است که برای جلوگیری از آسیب به کابل‌ها، موتورها و تجهیزات به کار می‌رود.
فیوز با محدود کردن جریان از بروز اضافه بار و اتصال کوتاه جلوگیری می‌کند. در صورت عبور جریان بیش از حد مجاز، رشته داخلی فیوز ذوب شده و مدار به‌سرعت قطع می‌شود.
انواع فیوز و کاربرد آن
یکی از پرکاربردترین مدل‌ها، فیوز gG است. این نوع فیوز هم در برابر اضافه بار طولانی‌مدت و هم در برابر اتصال کوتاه سریع عمل می‌کند. منحنی جریان–زمان فیوز gG نشان می‌دهد که در صورت افزایش جریان تا چند برابر مقدار نامی، فیوز در کسری از ثانیه مدار را قطع خواهد کرد.
کلید جداکننده و نقش آن در ایمنی
کلید جداکننده وسیله‌ای است که امکان ایزوله‌سازی کامل مدار را فراهم می‌کند. این کلید علاوه بر توانایی قطع مدار در حالت بهره‌برداری عادی، فاصله‌ای ایمن میان دو سمت مدار ایجاد می‌کند تا تعمیرکار یا تکنسین با اطمینان کامل روی تجهیزات کار کند.
تفاوت مهم کلید جداکننده با سکسیونر یا کلید قطع بار در این است که:
سکسیونر تنها برای جداسازی بدون بار به کار می‌رود.
کلید قطع بار توانایی قطع جریان عادی را دارد اما همیشه ایزولاسیون کامل ایجاد نمی‌کند.
کلید جداکننده ترکیبی از هر دو ویژگی است: قطع زیر بار و فاصله ایزوله ایمن.
جریان‌های ناخواسته در تابلو برق
یکی از چالش‌های مهم در تابلو برق، جریان نشتی و جریان باقیمانده است. این جریان‌ها در اثر رطوبت یا ضعف عایق به وجود می‌آیند و می‌توانند به ولتاژ تماس خطرناک منجر شوند.
استفاده از کلیدهای حفاظتی RCD یا RCCB برای تشخیص اختلاف جریان ورودی و خروجی مدار، از راهکارهای مؤثر برای پیشگیری از برق‌گرفتگی است.
انتخاب تجهیزات مناسب؛ گام اساسی در ایمنی
انتخاب فیوز مناسب، کلید جداکننده استاندارد و رعایت ظرفیت جریان مجاز سیم‌ها از مهم‌ترین مراحل طراحی تابلو برق به شمار می‌رود. این کار باید بر اساس:
جریان نامی تجهیزات
نوع مصرف‌کننده (موتور، کابل یا تجهیزات کنترلی)
استانداردهای حفاظتی
انجام شود تا بیشترین سطح ایمنی و طول عمر تجهیزات تضمین گردد.
جمع‌بندی
ایمنی در سیستم‌های الکتریکی تنها با استفاده از تجهیزات باکیفیت و طراحی اصولی تابلو برق ممکن است. فیوز‌ها با قطع سریع مدار از آسیب به تجهیزات جلوگیری می‌کنند و کلید جداکننده با ایجاد فاصله ایزوله، تعمیرات ایمن را فراهم می‌سازد.
به یاد داشته باشید که یک تابلو برق استاندارد نه‌تنها تجهیزات گران‌قیمت شما را محافظت می‌کند، بلکه امنیت جانی افراد را نیز تضمین خواهد کرد.
