المانی است که جهت محافظت از دستگاه های مصرف کننده الکتریکی و سیم های حامل جریان در مقابل جریان اضافه بار و جریان اتصال کوتاه استفاده می شود. نحوه عملکرد این کلید؛ مغناطیسی و حرارتی می باشد.
تفاوت کلید مینیاتوری با فیوز:
فیوزها دارای المانی ذوب شونده هستند که با افزایش جریان، ذوب شده و اتصال را قطع می نماید و به صورت اتوماتیک عمل می کنند. فیوزها پس از قطع امکان بازگشت مجدد به مدار را ندارند در صورتی که فیوز مینیاتوری پس از قطع مجددا به مدار باز می گردد. کلیدهای مینیاتوری در سه نوع تکفاز، دوفاز و سه فاز تولید می شوند. فیوزهای مینیاتوری از جمله فیوزهای تندکار بوده که به آن Miniature Circuit Breaker یا MCB هم گفته می شود و فیوزها از جمله فیوزهای کندکار می باشد.
از کلید مینیاتوری یا MCB در موارد زیر استفاده می شود:
قطع و وصل بار
حفاظت در برابر اتصال کوتاه توسط رله های مغناطیسی
حفاظت در برابر اضافه بار دستگاه ها توسط رله های حرارتی
انواع تیپ کلیدهای مینیاتوری:
تیپ B: تیپ روشنایی ات که به سرعت در برابر اضافه چریان عکس العمل نشان می دهد.
نوع تندکار: محدوده عملکرد برای بار زیاد بین 1.13 تا 1.45 برابر جریان نامی و محدوده عملکرد برای جریان زیاد 3 تا 5 برابر جریان نامی کلید مینیاتوری می باشد.
تیپ C: تیپ موتوری است که برای موتورهای با توان کم و جریان راه اندازی کم استفاده می شود.
نوع موتوری، کندکار: محدوده عملکرد برای بار زیاد بین 1.13 تا 1.45 برابر جریان نامی کلید مینیاتوری می باشد و محدوده عملکرد برای جریان زیاد 5 تا 10 برابر جریان نامی کلید مینیاتوری می باشد.
تیپ D: برای ترانسفورماتورها، موتورهایی با جریان هجومی بالا استفاده می شوند و کم یابند.
تیپ K: برای مدارات قدرت، ترانسفورماتورها و موتورها قابل استفاده است.
تیپ Z: در زمانی که جریان عبوری از جریان نامی بیشتر می شود، استفاده می شود.
لازم به ذکر است تیپ های رایج در بازار ایران تیپ های B و C بوده و سایر تیپ ها در بازار ایران تقریبا نایاب می باشند.
معمولا از کلیدهای مینیاتوری نوع تندکار در مدارات روشنایی و از نوع کندکار در مدارات پریز و موتوری استفاده می شود.

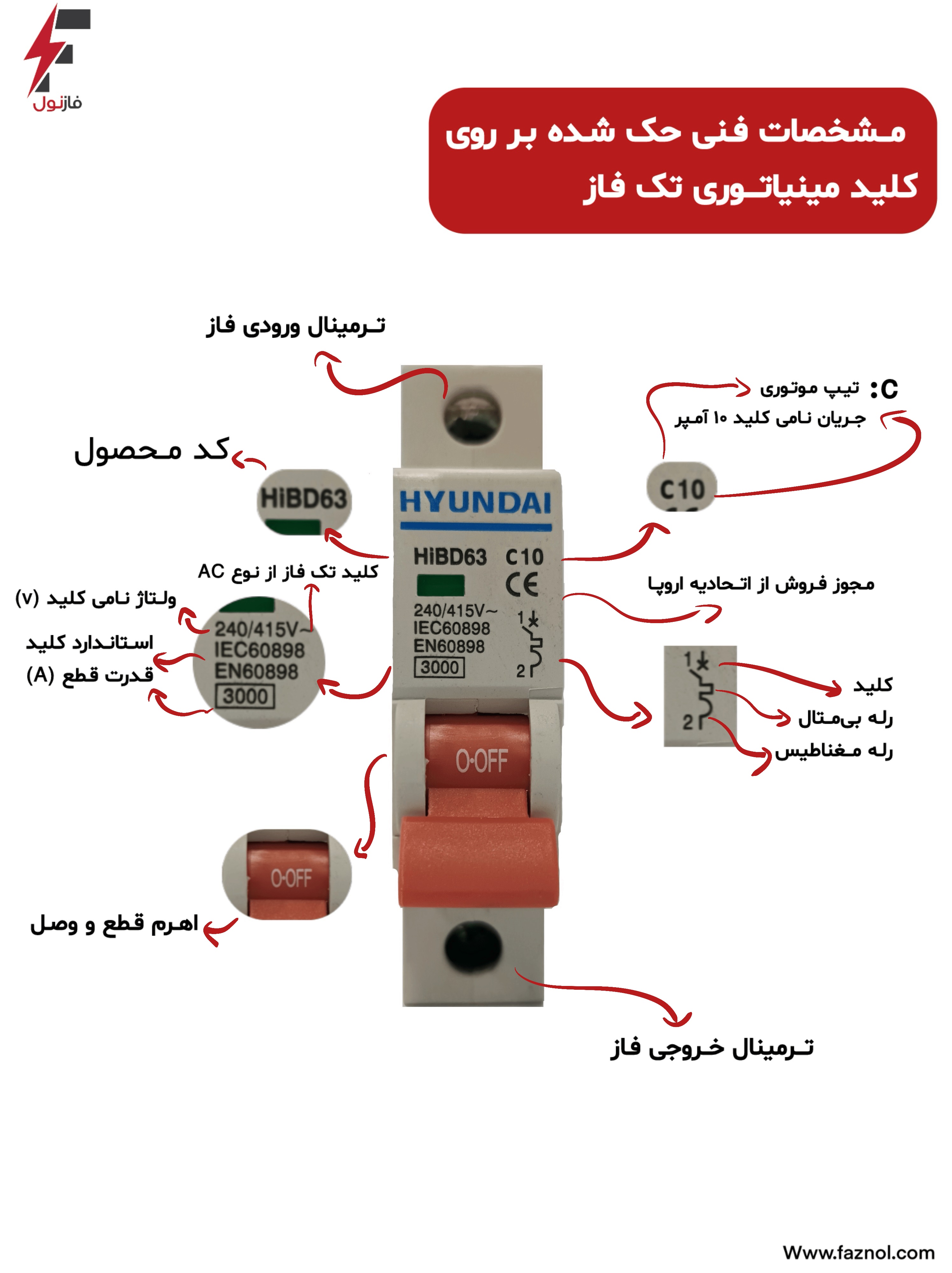

ساختار کلید مینیاتوری:
برای اطلاعات بیشتر در رابطه با نحوه عملکرد کلید مینیاتوری می توانید به مقاله آشنایی با کلیدهای مینیاتوریدر بخش مقالات مراجعه بفرمایید.
