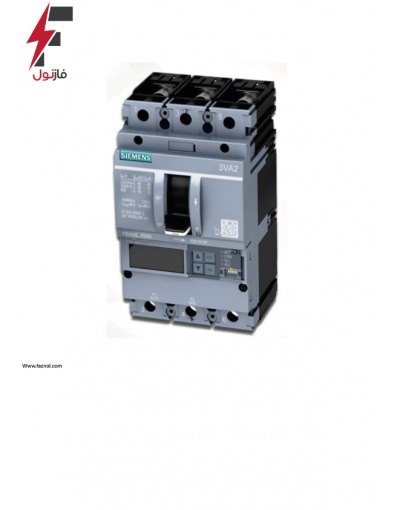

کلید اتوماتیک کامپکت
کلید اتوماتیک کامپکت
این نوع کلیدها برای جریان های بالاتر از 100A مورد استفاده قرار گرفته و دارای مدلهای ثابت یا غیر قابل تنظیم ( fixed ) و قابل تنظیم ( adjustable ) هستند.
► با استفاده از لینک (خرید تجهیزات تابلویی) میتوانید تمام تجهیزات تابلویی مورد نیازتون رو بخرید.
مزایای کلیدهای اتوماتیک کامپکت در مقایسه با کلید مینیاتوری
- قدرت قطع بالا ( 25KA-100KA )
- مورد استفاده جهت مدارات جریان بالا
- مقاومت در برابر بارهای لحظه ای بدون قطعی
- وجود رنج های گسترده
- قابلیت فرمان پذیری و کنترل
- تنظیمات دقیق در مورد هر یک از پارامترهای الکتریکی
لوازم جانبی کلیدهای اتوماتیک کامپکت
- از کنتاکت های باز و بسته ( NO-NC )، که در داخل این کلیدها جاسازی می شوند، می توان برای مدارات فرمان استفاده کرد.
- دارای کنتاکت تریپ ( trip ) می باشد. به این معنی که وقتی که کلید، به دلیل عبور جریان اضافه بار ( overload ) ، تریپ می دهد، این کنتاکت عمل می کند ولی اگر کلید را به صورت دستی قطع کنیم این کنتاکت عمل نمی کند. مثلا می توان برای آلارم استفاده کرد تا کاربر متوجه شود که کلید به صورت دستی قطعی شده یا اضافه بار داشته است.
- کلید کامپکت موتور دار نیز وحود دارد تا بتوان از طریق مدار فرمان آن را وصل کرد.
بوبین آندر ولتاژ (Under Voltage )که برای ایمنی بیشتر در مدارات فرمان استفاده می شود.
رله شانت(shunt relay) نیز هم برای وصل و هم برای قطع مورد استفاده قرار می گیرد که باید بطور جداگانه در کلید جاسازی شود.
اشتباهات رایج در انتخاب کلید اتوماتیک کامپکت
❌ انتخاب صرفاً بر اساس آمپر
❌ نادیده گرفتن قدرت قطع
❌ استفاده از Trip Unit ساده در بارهای حساس
❌ عدم توجه به لوازم جانبی مورد نیاز آینده
❌ برند نامعتبر در مدار حیاتی
راهنمای انتخاب کلید اتوماتیک کامپکت (MCCB)
جریان نامی واقعی چقدر است؟ (In ≠ Ib ≠ Ic)
اولین اشتباه رایج این است که جریان کلید را دقیقاً برابر جریان مصرفکننده انتخاب میکنند.
در انتخاب مهندسی باید تفکیک شود:
- Ib: جریان واقعی بار
- In: جریان نامی کلید
- Iz: جریان مجاز کابل
✅ قاعده صحیح:
- In ≥ Ib
- In ≤ Iz
همچنین باید ضریب همزمانی، افزایش بار آینده و شرایط محیطی (دما) لحاظ شود.
به همین دلیل در عمل معمولاً MCCB با ۱۰ تا ۲۵٪ بالاتر از جریان محاسبهشده انتخاب میشود.
سطح اتصال کوتاه شبکه چقدر است؟ (Icu / Ics)
قدرت قطع MCCB باید بیشتر یا مساوی جریان اتصال کوتاه نقطه نصب باشد.
- در نزدیکی ترانس → اتصال کوتاه بالاتر
- در تابلوهای فرعی → کمتر، اما صفر نیست
پارامترهای مهم:
- Icu: قدرت قطع نهایی
- Ics: قدرت قطع سرویسدهی (مهمتر برای دوام)
✅ توصیه حرفهای:
- Ics حداقل ۵۰٪ Icu باشد
- در مراکز حیاتی (بیمارستان، دیتاسنتر): Ics بالا الزامی است
❌ انتخاب صرفاً آمپر بدون توجه به قدرت قطع = ریسک جدی
نوع بار چیست؟ (این سؤال کلید انتخاب Trip Unit است)
نوع بار مستقیماً تعیین میکند کلید چه رفتاری داشته باشد:
???? بار عمومی (روشنایی، پریز، توزیع)
- Trip Unit: TM-D یا الکترونیکی ساده
- نیاز به تأخیر خاص ندارد
???? بار موتوری
- جریان راهاندازی بالا
- نیاز به تحمل جریان لحظهای
- ترجیحاً Trip Unit قابل تنظیم یا MA + رله جداگانه
???? بار حساس (UPS، سرور، تجهیزات پزشکی)
- نیاز به دقت بالا
- Trip Unit الکترونیکی
- تنظیم دقیق L/S/I
آیا به تنظیمپذیری نیاز داریم؟
اینجا تفاوت تابلو آماتور و تابلو مهندسی مشخص میشود.
اگر:
- شبکه چندسطحی است
- چند MCCB پشت سر هم دارید
- یا بارها متنوعاند
✅ حتماً MCCB قابل تنظیم یا الکترونیکی انتخاب شود.
تنظیمپذیری اجازه میدهد:
- حفاظت دقیقتر انجام شود
- Selectivity برقرار شود
- تغییرات آینده بدون تعویض کلید انجام شود
آیا فرمانپذیری و کنترل لازم است؟
در پروژههای مدرن، MCCB فقط یک کلید نیست؛ عضو سیستم کنترل است.
سؤالهایی که باید پاسخ داده شود:
- آیا قطع اضطراری از راه دور داریم؟
- آیا سیستم اعلام حریق به کلید متصل است؟
- آیا مانیتورینگ وضعیت نیاز است؟
در این حالت باید:
- بوبین شانت
- بوبین آندرولتاژ
- موتور اپراتور
- کنتاکت کمکی و تریپ
از ابتدا پیشبینی شوند، نه بعداً با دردسر.
لوازم جانبی فعلی و توسعه آینده
بسیاری از پروژهها در ابتدا سادهاند ولی بعداً گسترش پیدا میکنند.
انتخاب MCCB باید بر اساس:
- نیاز امروز
- قابلیت فردا
باشد.
✅ برند و مدلی انتخاب شود که:
- تنوع اکسسوری کامل دارد
- قطعات جانبی در بازار موجود است
- محدود به یک پیکربندی نباشد
❌ کلید ارزان بدون لوازم جانبی = بنبست فنی
سطح Selectivity مورد انتظار چقدر است؟
این سؤال مخصوص مهندسان واقعی است.
اگر Selectivity مهم است:
- باید Trip Unit قابل تنظیم باشد
- تنظیم زمان و جریان دقیق انجام شود
- کلیدهای بالادست و پاییندست هماهنگ انتخاب شوند
نتیجه Selectivity خوب:
- فقط بخش معیوب قطع میشود
- خاموشی گسترده نداریم
- پایداری شبکه بالا میرود
