دستورالعمل نصب مفصل حرارتی ۱۲–۲۴ KV

روی کابل‌های فشار متوسط تک‌رشته با عایق خشک

مقدمه

دستورالعمل نصب مفصل حرارتی ۱۲–۲۴ KV روی کابل‌های فشار متوسط تک رشته با عایق خشک

این دستورالعمل به‌منظور تشریح مراحل کامل نصب مفصل حرارتی ۱۲–۲۴ کیلوولت تک‌رشته (Mono Core) بر روی کابل‌های فشار متوسط با عایق خشک تهیه شده است. در این متن، کلیه مراحل اجرایی، الزامات فنی، مقادیر دقیق، و ارجاعات شکلی به‌صورت گام‌به‌گام و مطابق استانداردهای نصب ارائه می‌گردد.

نکات قبل از اقدام به نصب مفصل

الف) نکات عمومی

قبل از اقدام به نصب مفصل، به نکات زیر توجه کنید:

۱- باید مطمئن شوید، مفصلی را که انتخاب نموده‌اید، از نظر سطح مقطع کابل درست باشد.

۲- به دستورالعمل نصب مفصل کاملاً توجه نمایید، زیرا ممکن است در مواردی، در روش نصب تغییراتی حاصل شده باشد.

۳- به دقت دستورالعمل را مطالعه نموده و مراحل مختلف دستورالعمل را در حین کار مو به مو اجرا کنید.

ب) دستورالعمل کلی

۱- از سرپیک (مشعل) مناسب و ترجیحاً از گاز پروپان یا بوتان استفاده کنید و به هیچ عنوان از چراغ کوره ای استفاده ننمایید.

۲- شعله مشعل را طوری تنظیم نمایید که دارای شعله زرد باشد. از شعله آبی رنگ استفاده نکنید.

۳- محل‌هایی را که باید قبل از نصب مفصل گرم شوند، از قبیل سیم‌های ارت و پوسته بیرونی کابل، قبل از قرار دادن تیوب‌ها روی کابل گرم نمایید و دقت کنید که تمام قطعات، به هادی کابل و کابل اندازه باشند و آنها را تمیز و مرتب نمایید.

۴- از حلالی مانند تینر استفاده می‌نمایید، به دستورالعمل سازنده حلال توجه کنید.

۵- پوسته منقبض شونده (جمع شونده) را در وضعیتی که دستورالعمل نشان داده، قرار دهید.

۶- از حرارت دادن یک نقطه اکیداً خودداری کنید و در موقع حرارت دادن شعله را روی مفصل حرکت دهید تا حرارت متوجه یک نقطه نشود.

۷- محل‌هایی از روی کابل که مفصل نصب می‌شود را به دقت تمیز کنید.

۸- در موقع حرارت دادن دقت شود که پوسته منقبض شونده (جمع شونده) بر چین و چروک نشده و به قسمت‌های داخلی کاملاً بچسبد و از ماندن هوا در داخل آن جلوگیری شود.

۹- قبل از اینکه شروع به نصب مفصل کنید، باید کابل را بطور کامل بشناسید.

انواع کابل‌ها

این کابل‌ها به دو شکل می‌باشند:

الف: کابل با محافظ (شیلد) مسی مفتولی

ب: کابل با محافظ (شیلد) نواری مسی

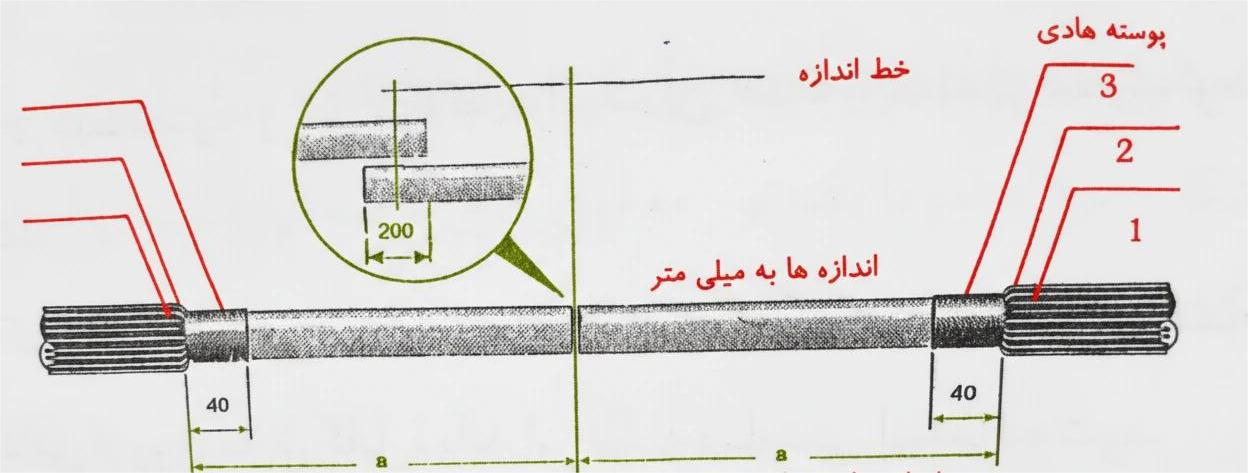

شکل 1- کابل با محافظ سیم مسی

ساختمان کابل‌ها

کابل با محافظ (شیلد) مسی متنوعی

قسمت‌های مختلف کابل به شرح زیر می‌باشند:

۱- پوسته بیرونی کابل

۲- محافظ مفتولی مسی کابل (محافظ سیم مسی کابل) یا نوار مسی

۳- پوسته نیمه‌هادی روی هادی کابل (نیمه‌هادی بیرونی)

4- عایق کابل

5- نیمه‌هادی داخلی کابل

6- هادی‌های کابل (سیم مسی یا آلومینیومی)

کابل با محافظ (شیلد) نواری مسی

با توجه به اینکه حداقل روکش کابل برای هر رشته باید ۲۶۰ میلی‌متر برداشته شود که از این مقدار، ۵۰ میلی‌متر نوار مسی و ۲۰ میلی‌متر بالای گرافیت، بعد از نصب مفصل باقی می‌ماند و باقی قسمت‌های کابل که برداشته شده است، نوار گرافیتی کابل کاملاً تمیز شود مطابق شکل ۲.

نکات فنی آماده‌سازی کابل

توجه:

حداقل فاصله برش برای کابل‌های  24kV از هر طرف ۱۹۰ میلی‌متر می‌باشد.

باید توجه شود که در هنگام نصب مفصل‌ها، به عایق کابل آسیب نرسد.

برای تراش گرافیت از روی عایق کابل، باید از وسیله مناسبی استفاده شود.

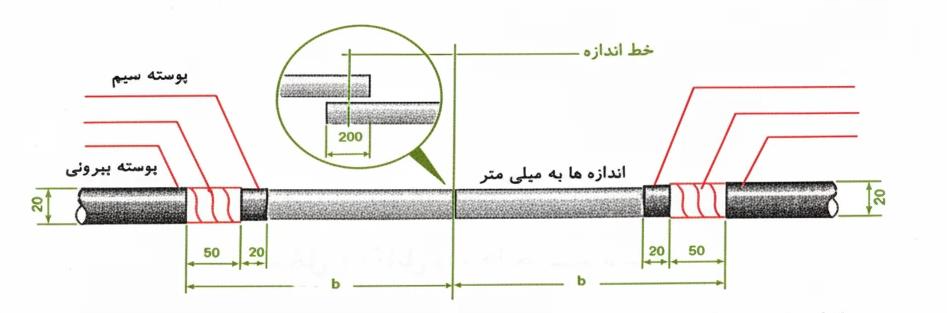

شکل ۲ – کابل با محافظ نوار مسی

برای ولتاژهای دیگر، به جدول شکل توجه شود.

آماده‌سازی شیلد و گرافیت

سپس از بریدن پوسته بیرونی کابل محافظ مسی (شیلد مسی) را مطابق شکل 1 روی پوسته بیرونی کابل خم کنید و از هر طرف به مقدار 4۰ میلی‌متر مواد گرافیتی روی عایق کابل را از بین سیم‌های خم شده، برداشته و بقیه مواد گرافیتی روی عایق کابل را به دقت تمیز نمایید. به شکل ۱ توجه نمایید.

در صورتی که نیاز باشد، لبه‌های تیز هادی‌های کابل را صاف نمایید و سایر عملیات لازم را روی کابل انجام دهید.

اتصال هادی‌ها با موف (لوله مسی)

باید قبل از اتصال هادی‌ها توسط موف (لوله مسی)، به همدیگر کارهای فوق الذکر انجام گیرد و رعایت حداقل طول لازم برای نصب لوله مسی و رنگ مرطوب (شکل1-۳) به‌طوری که لوله مسی و رنگ مرطوب روی محل اتصال و عایق کابل را بپوشاند، از هر طرف روی پوسته بیرونی کابل ۱/۵ سانتی‌متر فاصله داشته باشد. (شکل4-6)

حدود 4۰۰ میلی‌متر روی پوسته بیرونی کابل را تمیز کنید و مقره‌های سیلیکونی را روی آن مطابق شکل بخوابانید و با یک نوار معمولی برق، نقاط تیز نوک آن‌ها را بپوشانید.

توجه کنید که با وسایل غیر مجاز این کار را انجام ندهید و به عایق کابل، صدمه وارد نکنید.

اشکال و جداول

شکل3-1                                                                    شکل3-2

شکل3-3                                                                    شکل3-4A

تراش گرافیت (در صورت نبود دستگاه)

در صورت نداشتن دستگاه گرافیت‌تراش، باید از وسایلی مانند سمباده کاغذی نرم و یا از لبه شیشه شکسته استفاده کرده و کم‌کم نیمه‌های گرافیتی کابل را بتراشید، بطوری که اولاً دقت شود که به صورت موج‌دار برداشته نشود، ثانیاً از لایه عایق کابل تراشیده نشود.

از سمباده نرم جهت صاف و هموار نمودن پستی‌بلندی‌های ایجادشده استفاده کنید.

نصب تیوب‌ها

جهت ادامه عملیات، تیوب‌های مربوطه را که داخل یکدیگر می‌باشند، به ترتیب روی انتهای یک طرف کابل که روپوش بیرونی آن را تمیز نموده‌اید، قرار دهید.

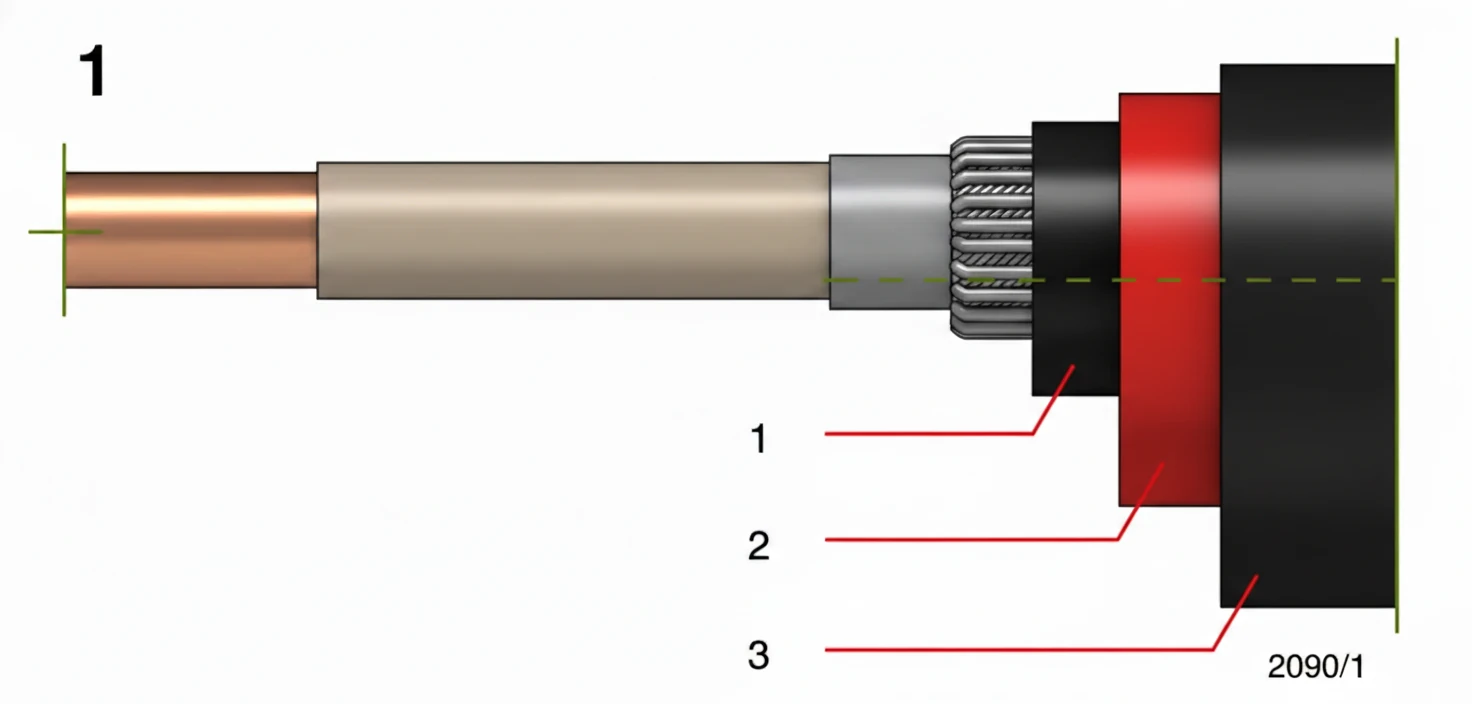

تیوب‌ها مانند شکل ۱-۳ به شرح زیر می‌باشد:

۱- تیوب سیاه رنگ (تیوب استرس کنترل)

۲- تیوب قرمز رنگ که روی آن سیاه می‌باشد و عایق مفصل قسمت قرمز لوله است.

۳- تیوب سیاه رنگ قطور که لایه آب‌بندی و روپوش بیرونی بوده و لایه آخری می‌باشد.

آماده‌سازی عایق و موف

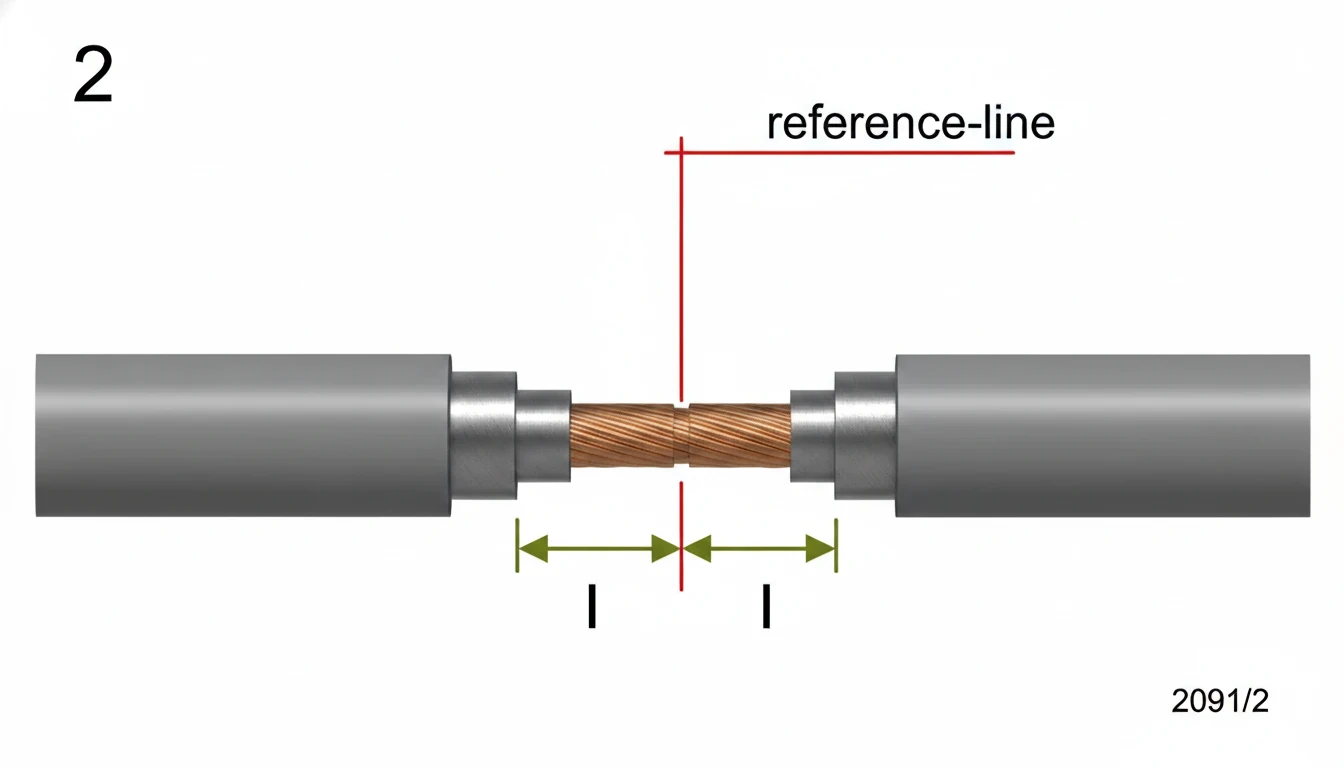

در ادامه عملیات نصب مفصل، عایق کابل را که شامل نوار گرافیتی روی هادی نیز می‌باشد، از هر طرف به طول نصف طول لوله موف بعلاوه ۵ میلی‌متر بردارید.

بیشترین اندازه طول لوله (بوش) قبل از سوراخ‌کردن براساس سطح مقطع هادی کابل، طبق جدول‌های (۱-۱) می‌باشد.

با روش‌های معمول مانند پرسکاری یا لحیم‌کاری، پس از قراردادن هادی‌ها در داخل لوله موف، سیم‌ها را به همدیگر وصل کنید.

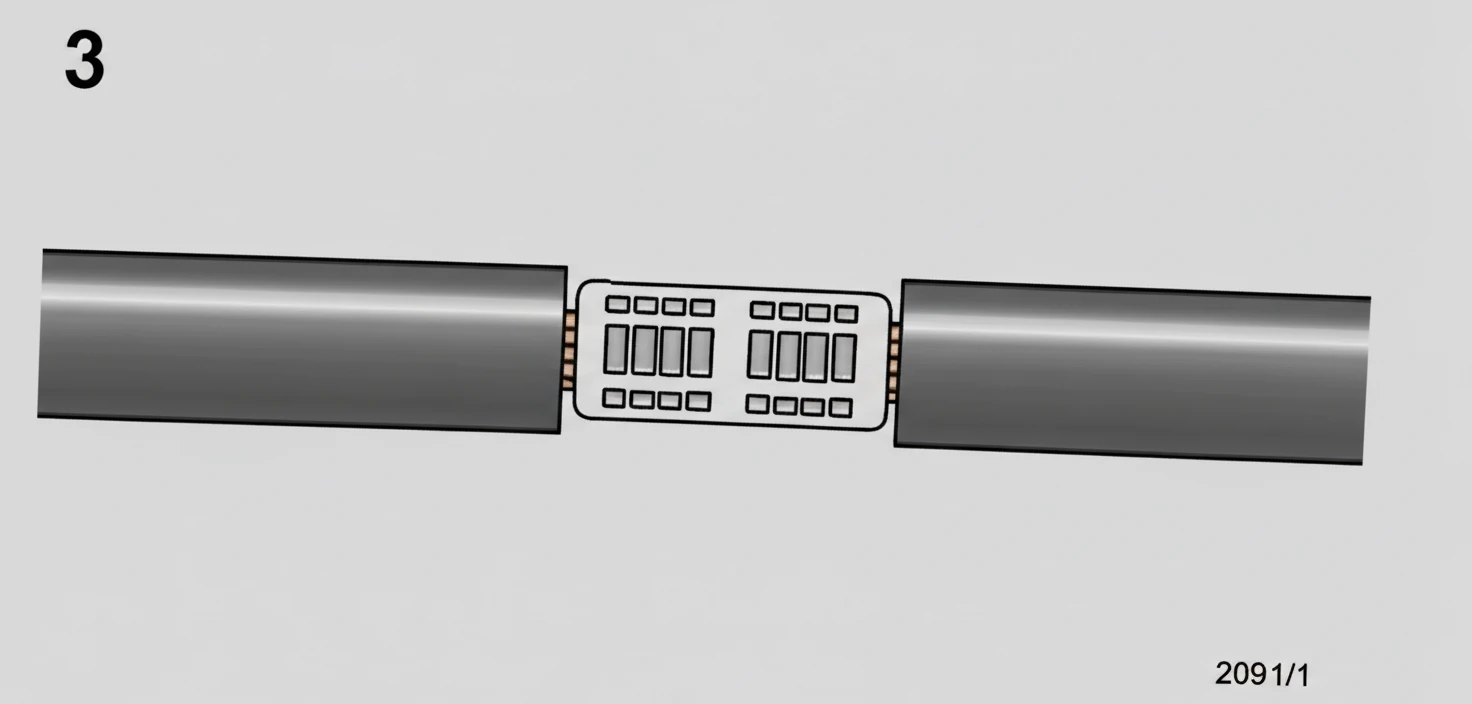

از ایجاد نقاط نوک تیز در روی بوش جلوگیری به عمل آید و آنها را باید صاف نمود (شکل ۳-۳).

نوار زرد و پرکننده‌ها

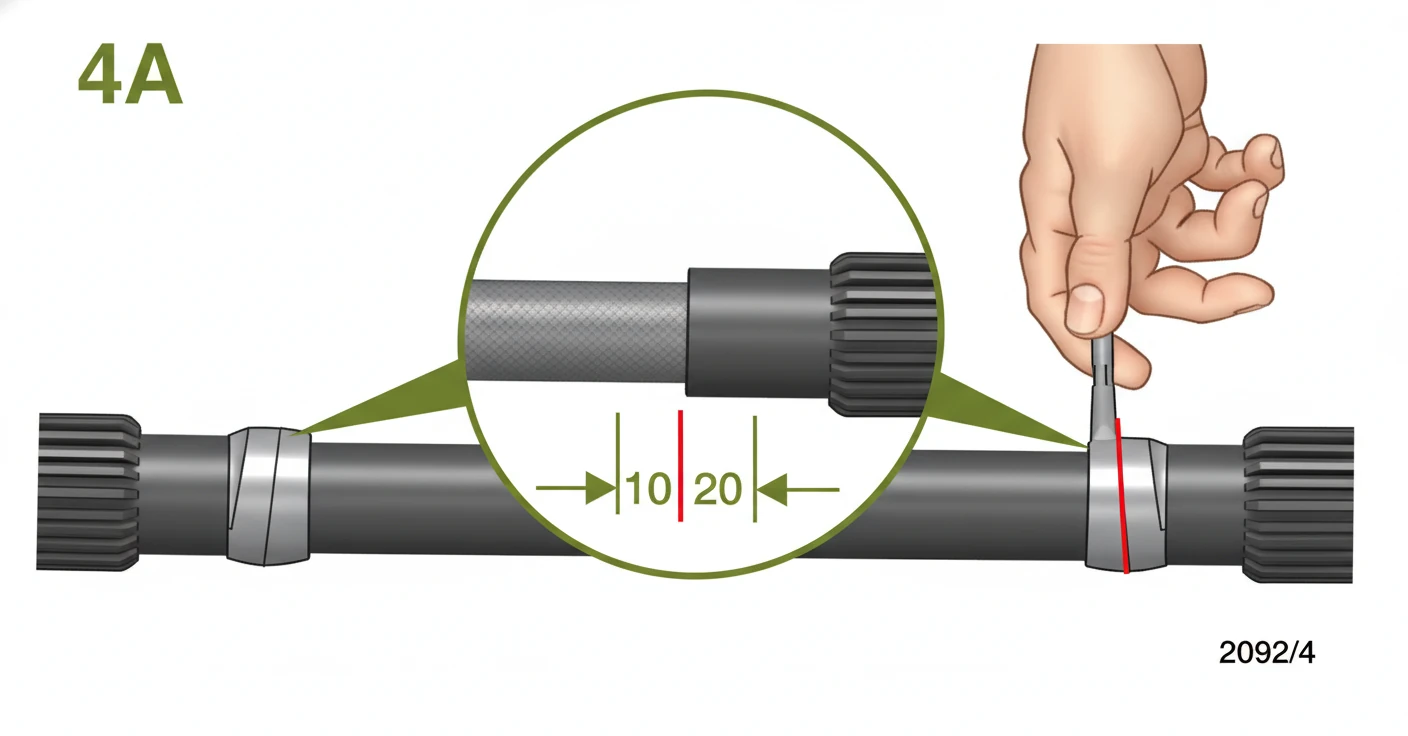

در کابل‌ها با محافظ سیم مسی مطابق شکل ۳-۴A سیم‌ها را روی پوسته بیرونی کابل بطور دقت بخوانید. سپس کاغذ روی نوار زرد رنگ را بردارید و مطابق شکل ۳-۴A، برابر 20 میلی‌متر روی لایه گرافیتی و ۱۰ میلی‌متر روی عایق کابل را با نوار زرد رنگ بپوشانید. در کابل‌های با محافظ نوار مسی، تمام لایه گرافیتی روی عایق کابل غیر از ۲۰ میلی‌متر طرف لایه پوسته بیرونی کابل برداشته می‌شود. نوار زرد رنگ را روی ۵ میلی‌متر زودتر و ۲۰ میلی‌متر نوار گرافیتی باقیمانده، ۱۰ میلی‌متر روی عایق کابل مانند (شکل ۴B-۴) بپیچانید (بپوشانید).

سپس سیم پیچیده شده بر روی نوار محافظ مسی را بردارید. همچنین کاغذهای روی نوار زرد رنگ کوتاه را از روی آن بردارید و محل خالی (گود افتاده) و لخت شده نقطه انتهایی را با آن بپوشانید. بطوری که ۵ میلی‌متر روی نوار محافظ مسی و ۱۰ سانتی‌متر روی عایق کابل را بپوشانند. نوار زرد را تا نیمه‌های روی عایق کابل ادامه دهید بطوری که یک لایه نازک یا شیب ملایم درست شود.

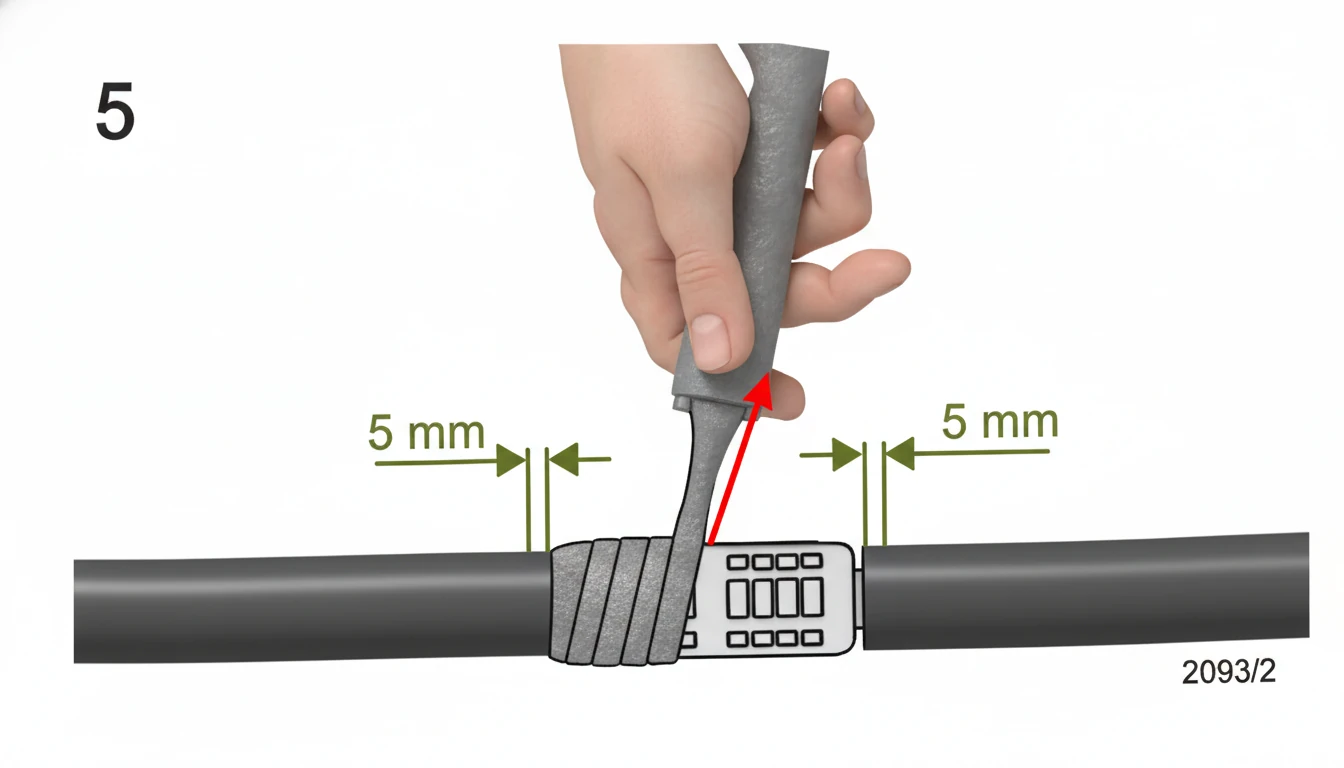

یک لایه نوار زرد رنگ پرکننده بزرگ را بردارید و کاغذ روی آن را جدا نمایید و آن را مطابق شکل ۴-۵ دور موف، بطوری که ۵۰٪ روی هم قرار بگیرند، ناحیه موف و روی موف را بپوشانید. بطوری که نوار زرد رنگ حداکثر ۵ میلی‌متر روی عایق کابل را از طرفین بپوشاند.

توجه

از نوار زرد رنگ، زیاد روی هم نپیچید. از نوار زرد رنگ به قدری استفاده نمایید که قطر آن اندکی قطورتر از قطر عایق کابل باشد. پوشش داده شود با توجه به اینکه قطر موف کمی از قطر عایق بیشتر می‌باشد.

نصب Stress Control و عایق مفصل

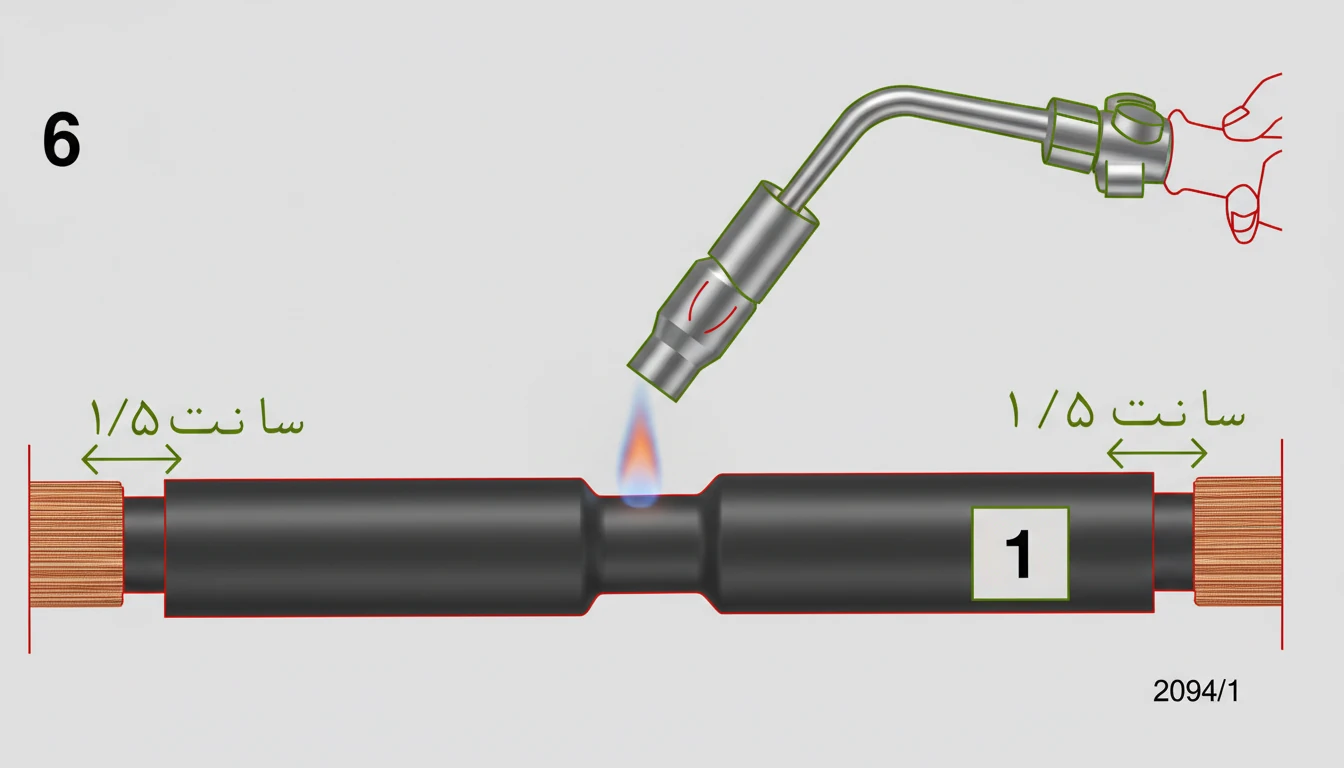

لوله سیاه رنگ که روی آن Stress Control (کنترل کننده فشار یا تنش) نوشته شده است را از داخل لوله‌ها جلو کشیده و آن را روی لوله موف میزان نمایید بطوری که از طرفین و لبه روپوش بیرونی کابل ۱۵ میلی‌متر فاصله داشته باشد مطابق شکل ۶-۴. آن را طبق دستورات قبلی از وسط حرارت دهید تا خود را جمع نموده و به عایق بچسبد بطوری که هیچ نقطه حرارت ندیده باقی نماند و لوله چین و چروک نشده و یکنواخت جمع گردد.

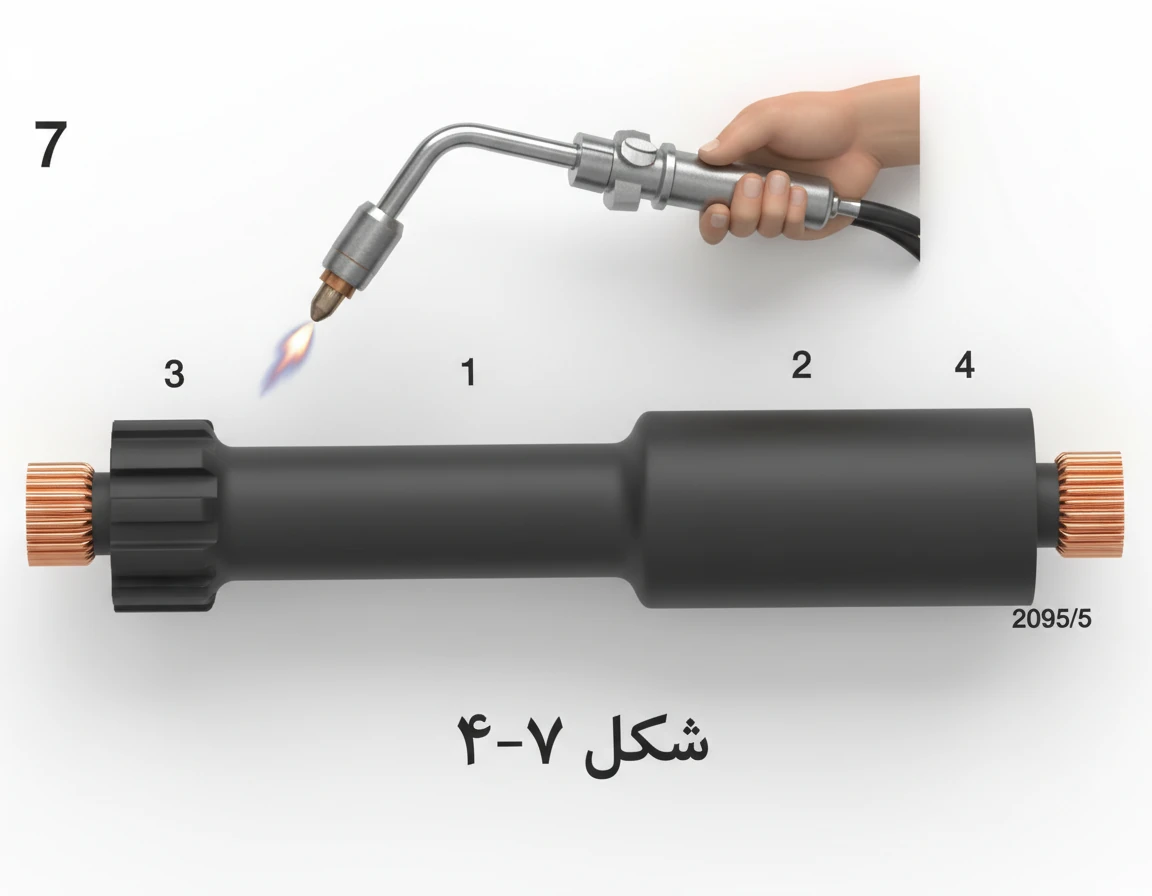

سپس لوله قرمز را که روی آن سیاه می‌باشد و در حقیقت عایق مفصل می‌باشد به جلو بکشید. و روی لوله منقبض شده قبلی میزان نمایید و از وسط آن را شروع به حرارت دادن نمایید. عمل حرارت دادن را تا ۵۰ میلی‌متری لبه یک طرف لوله ادامه دهید مطابق شکل ۷-۴.

سپس نیمه دیگر را مانند نیمه قبلی حرارت دهید. ۵۰ میلی‌متر باقیمانده قسمت قبلی را حرارت داده و بعد باقیمانده طرف دوم را نیز حرارت دهید.

توجه

شماره و اعداد نوشته شده در شکل ۷-۴ ترتیب عمل حرارت دادن را نشان می‌دهد. عمل حرارت دادن ممکن است بدون نگهداشتن ۵۰ میلی‌متر لبه‌های طرفین یکسره انجام گیرد.

شکل4B                                                                   شکل4-5

شکل4-6                                                                    شکل4-7

شکل4-8A                                                                   شکل4-8B

طرز نصب شیلد روی مفصل

A- در کابل‌ها با محافظ سیم مسی

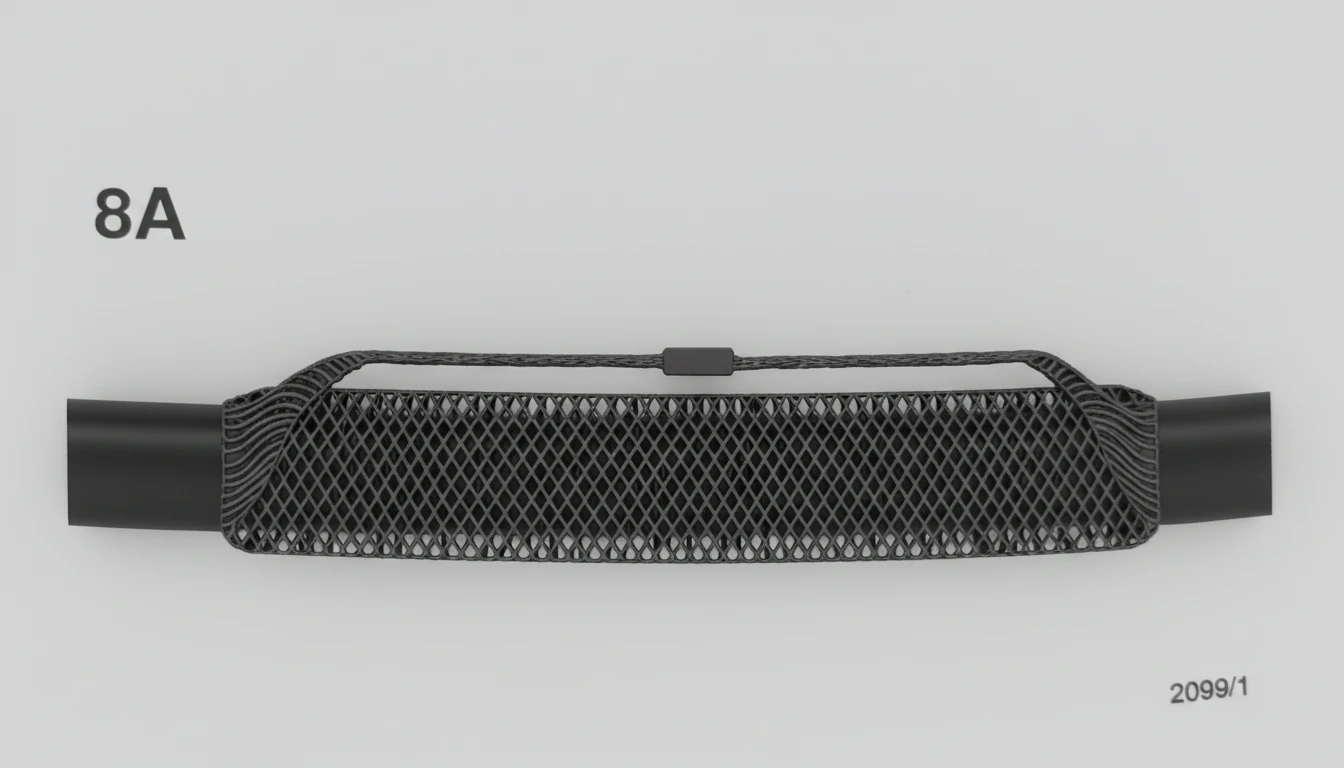

دو لایه نوار روی مسی (همراه وسایل مفصل) از روی عایق قرار داده شده بطوری که ۵۰٪ روی هم قرار گیرند. سپس بطوری که روی عایق مفصل را بپوشانند، مطابق شکل ۴-۸A قرار داده شوند. سیم‌های محافظ طرفین مفصل را زیر یکدیگر و با هم ارتباط داده و سپس سیم‌های محافظ خود کابل را از دو طرف به صورت لحیم یا پرس به همدیگر وصل نمایید.

B- در کابل‌ها با محافظ نوار مسی

در کابل‌ها با محافظ نوار مسی، دو لایه نوار روی مسی را بطوری که ۵۰٪ نوار روی هم قرار گیرند از روی نوارهای محافظ مسی یک طرف کابل شروع به پیچیدن نموده روی مفصل و عایق آن پیچیده و به روی نوار محافظ مسی طرف دیگر مفصل برسانید (نوار توری 20 میلیمتری روی نوار محافظ مسی قرار می‌گیرد) لایه نوار روی مسی را با نوار محافظ مسی محکم نمایید.

مفصل را با چسب‌های مربوطه اتصال دهید و محکم نمایید (شکل 4-8B).

پوشش بیرونی کابل‌ها را دو طرف مفصل به طول ۱۵۰ میلی‌متر تمیز و مرتب نمایید.

لوله بیرونی مفصل را به روی مفصل کشیده و میزان کنید و شروع به حرارت دادن از وسط نمایید.

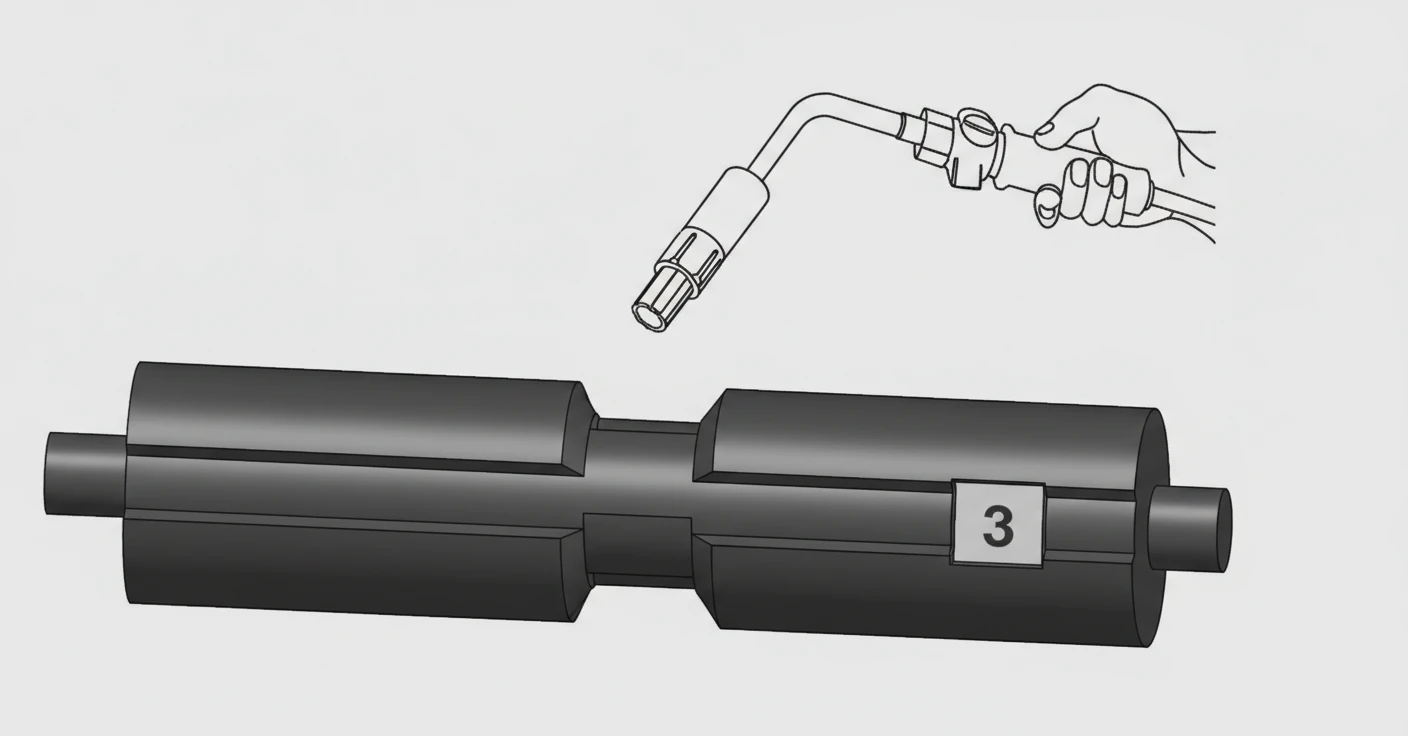

اول یک طرف را تا انتهای آن حرارت دهید تا پوسته خود را جمع نموده و به قسمت‌های داخلی مفصل بچسبد. سپس طرف دیگر را مانند شکل ۹-۴ حرارت دهید.

قبل از اینکه به مفصل برق دهید آن را حرکت دهید، صبر کنید تا مفصل سرد شود.

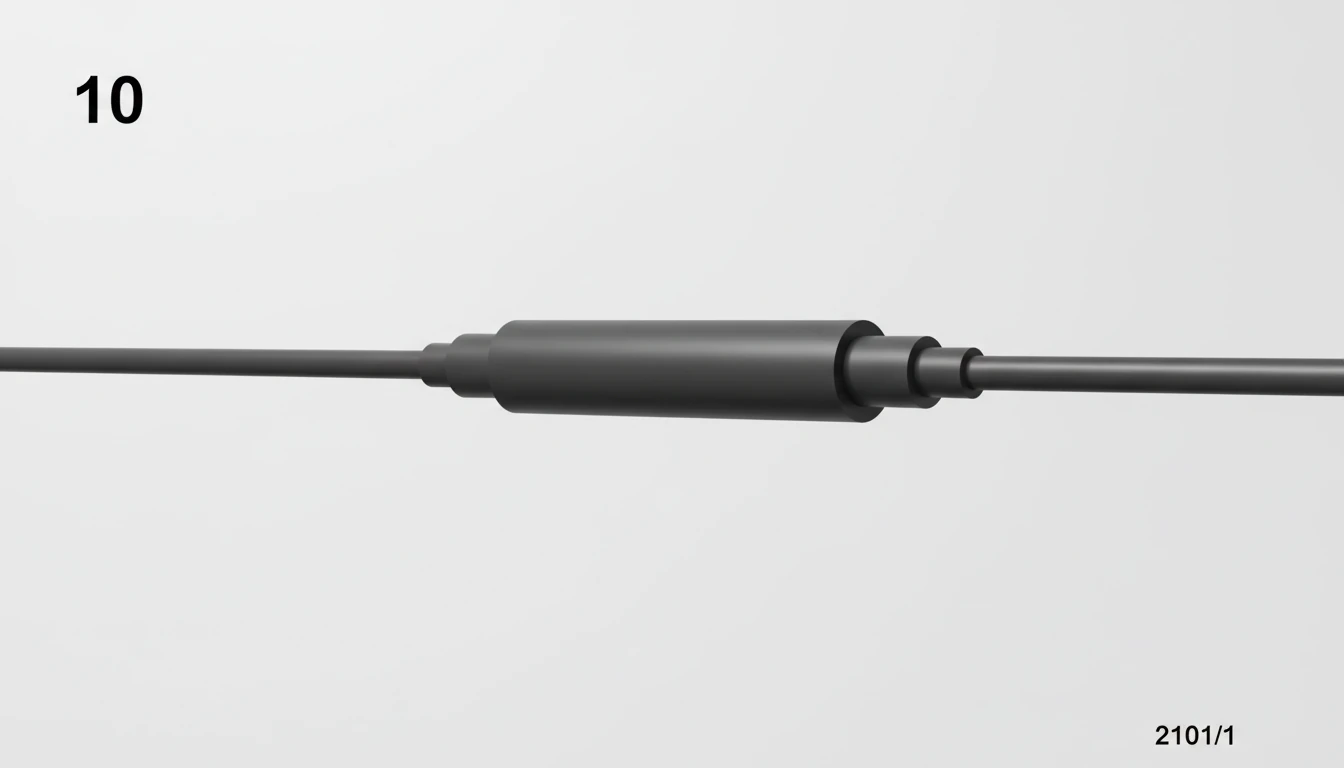

به این ترتیب کار نصب مفصل ۲۴KV تکمیل شده است. شکل ۴-۱۰

پس از ضایعات ریخته شده و وسایل اضافی تمیز کنید و سپس مفصل را به مدار نمایید.

شکل 4-9                                                                                          شکل4-10

نصب لوله بیرونی و پایان کار

پوشش بیرونی کابل‌ها را دو طرف مفصل به طول ۱۵۰ میلی‌متر تمیز و مرتب نمایید.

لوله بیرونی مفصل را به روی مفصل کشیده و میزان کنید و شروع به حرارت دادن از وسط نمایید.

اول یک طرف را تا انتهای آن حرارت دهید تا پوسته خود را جمع نموده و به قسمت‌های داخلی مفصل بچسبد. سپس طرف دیگر را مانند شکل ۹-۴ حرارت دهید. قبل از اینکه به مفصل برق دهید آن را حرکت دهید، صبر کنید تا مفصل سرد شود.

به این ترتیب کار نصب مفصل ۲۴KV تکمیل شده است. شکل ۴-۱۰

پس از ضایعات ریخته شده و وسایل اضافی تمیز کنید و سپس مفصل را به مدار نمایید.
