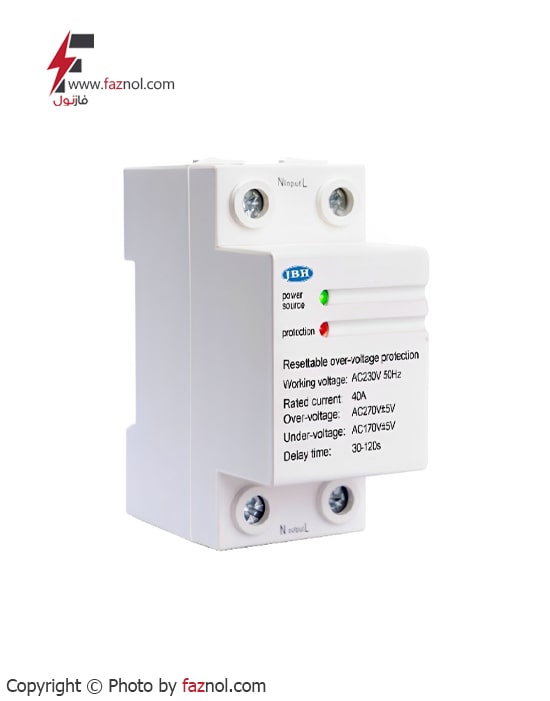

محافظ ولتاژ تک فاز فیکس -JBH

محافظ ولتاژ تک فاز فیکس -JBH

فیوز ولتاژ یک کلید قطع کننده جریان وابسته به خطای ولتاژ می باشد که در مواقع بروز ولتاژهای مخرب چه ولتاژهای بالا و چه ولتاژهای پایین عمل کرده و با قطع برق، مصرف کننده را از آسیب دیدگی محافظت می نماید. با نصب این محصول در جعبه فیوز یا تابلو برق در انشعابات تک فاز، وسایل الکتریکی در برابر نوسانات برق ایمن می گردند.

در میان انواع محافظ برق محافظ تک فاز از نوع فیکس با رله 40 آمپری با قیمت مناسب یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ می باشد.

موارد کاربرد محافظ ولتاژ تک فاز

1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار

2- صنعتی : ماشین آلات صنعتی  – موتورهای الکتریکی – تابلو برق –  کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)

3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)

 محافظ های برقی و سیم های رابط باکیفیت را از لینک زیر بخرید.

خرید محافظ و سیم رابط

مشخصات فنی فیوز ولتاژ تک فاز فیکس -JBH:

• قابلیت تنظیم پارامترها
• تنظیمات پیش فرق
• وصل مجدد خودکار پس از رفع خطا
• ذخیره آخرین خطا
• نمایشگر ولتاژ
• نمایشگر جریان
• نمایشگر خطا و وضعیت قطع و وصل
• کالیبره ولتاژ
• حفاظت نوسان ولتاژ
• حفاظت از ولتاژ های ضربه
• حفاظت قطعی نول/ حفاظت دوفاز شدن
• حفاظت در برابر قطع و وصل سریع شبکه
• حفاظت اضافه بار
• منبع ولتاژ: 230…400 Vac
• دمای عملیاتی: -30 … 70 سانتیگراد
• فرکانس: 50 هرتز/60 هرتز
• مصرف برق: < 2W
• عمر الکتریکی: 100000 بار
• عمر مکانیکی: 1.000.000 بار
• ظرفیت حفاظت از ولتاژ: 175 ژول
• حداکثر جریان / ولتاژ سنبله: 6000A/1.5KV
• دقت اندازه گیری ولتاژ: <1%
• ولتاژ نامی عایق: 600 Vac
• درجه حفاظت: IP40 برای پنل جلویی و IP20 برای پایانه ها
• راندمان: 97%
• ارتفاع از دریا: حداکثر 2000 متر
• رطوبت: <90%

► طریقه ی نصب

نکات نصب محافظ ولتاژ تک فاز

1.  جهت نصب و تنظیمات از فرد متخصص استفاده شود.
2.  قبل از نصب محافظ ولتاژ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3. مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4. جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5. از محکم بودن اتصالات اطمینان حاصل کنید زیرا  شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6.  به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.

ابعاد دستگاه

منحنی قطع دستگاه ولتاژ
